Kirjeldus
Emaplaat AM4-protsessoritele ja DDR4-mälule

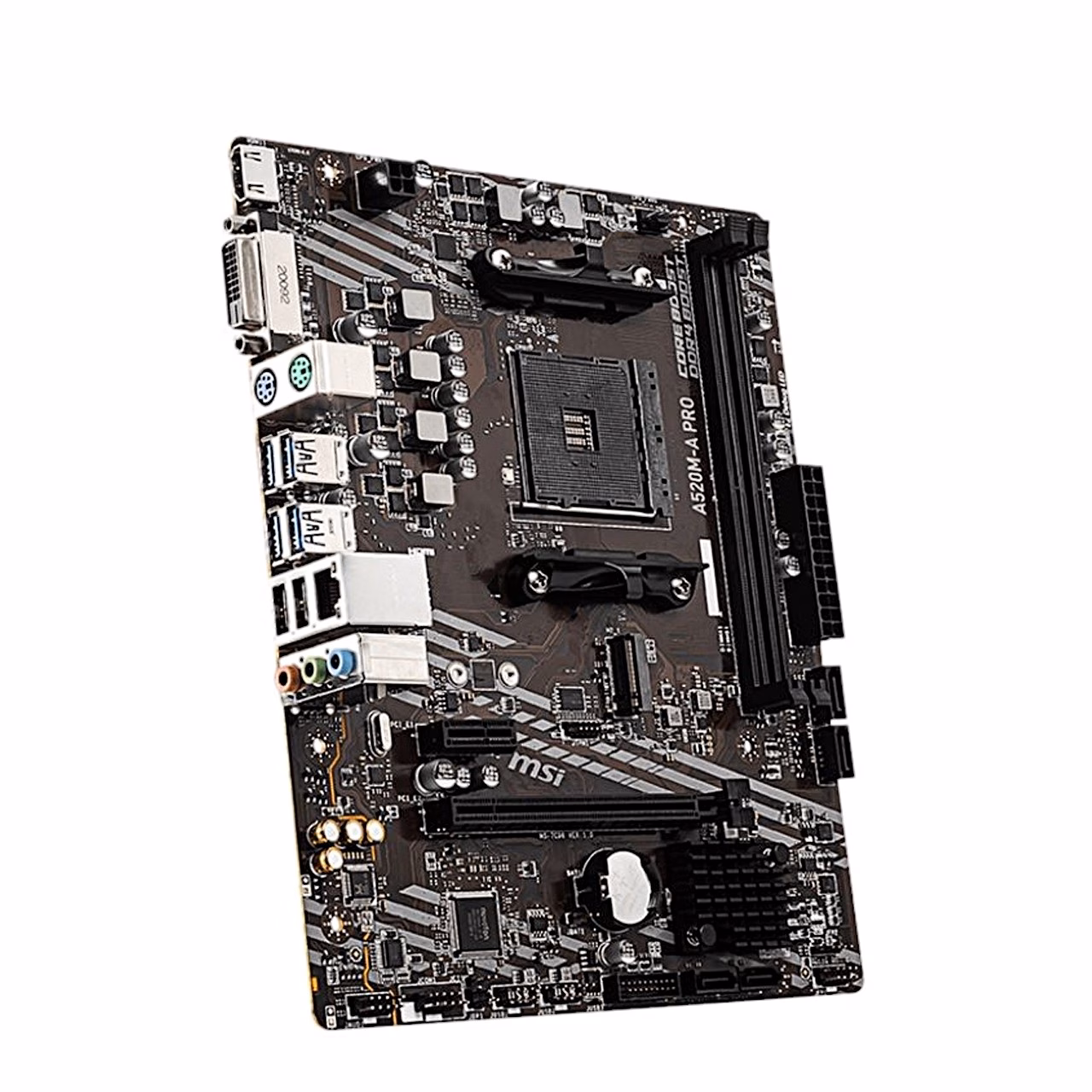

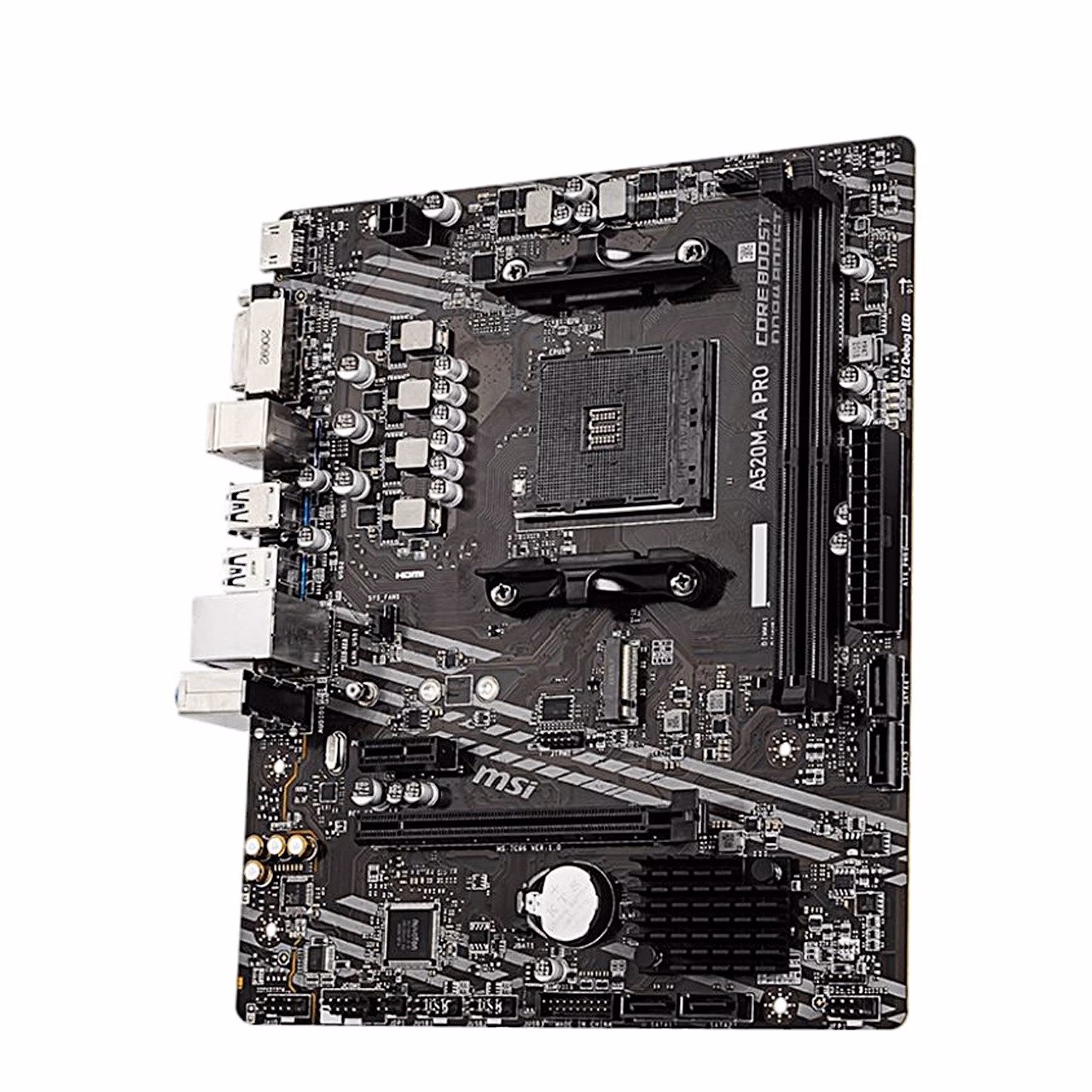

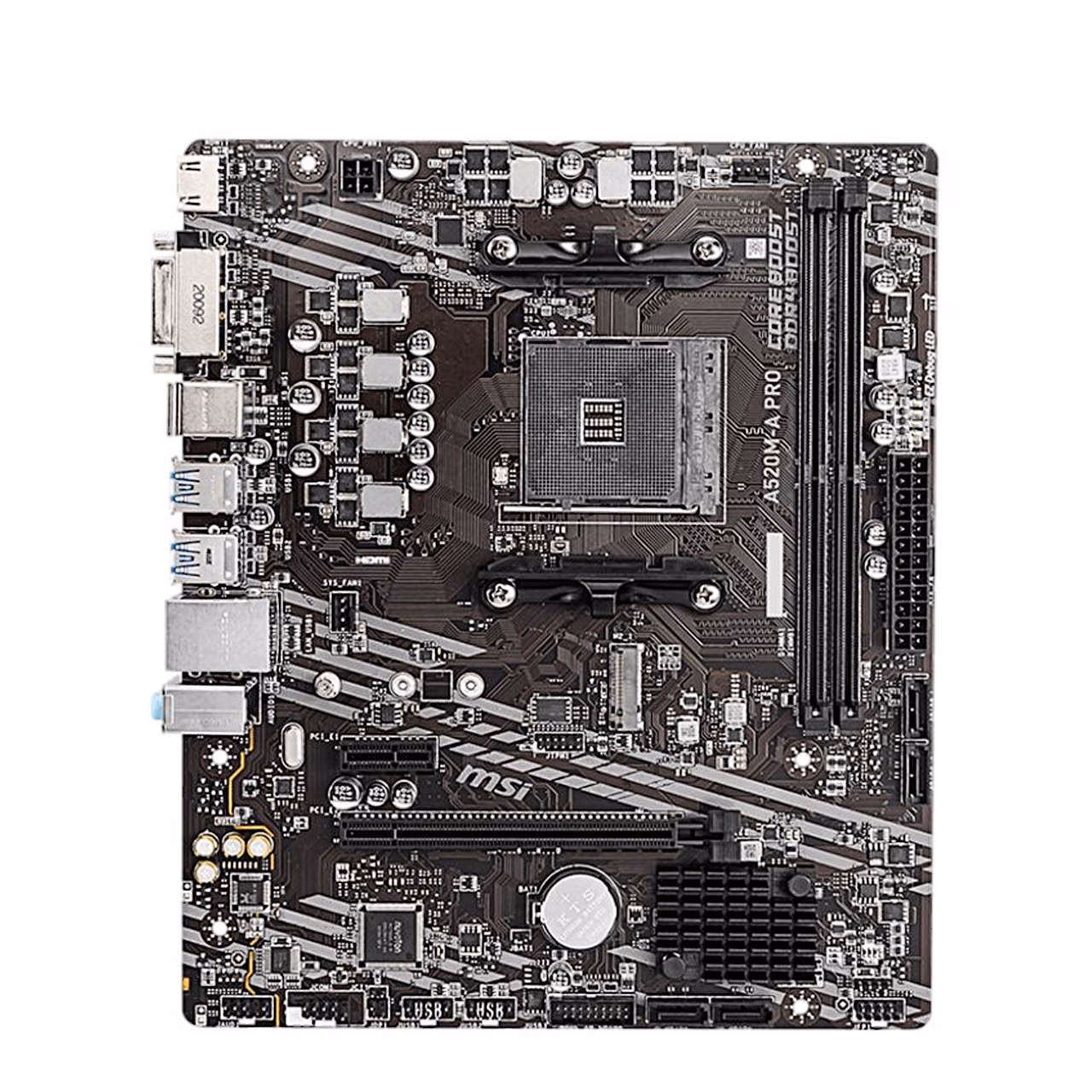

See micro ATX emaplaat on mõõtudega 23,6 × 20 cm ja põhineb AMD A520 kiibistikul. AM4-sokkel toetab AMD Ryzen 5000, 4000 G ja 3000 seeria protsessoreid, sealhulgas 5000 G ja 3000 G mudeleid. Kaks DIMM-pesa töötavad kahekanalilisena ja A-XMP kiirendusega on DDR4-mälu suurim sagedus 4600 MHz.
Laiendus- ja salvestuspesad
Graafikakaardile on üks PCIe x16 pesa ja lisakaardile üks PCIe x1 pesa, mõlemad PCIe 3.0 standardis. M.2 pesa sobib 2242, 2260 ja 2280 pikkusega SSD-dele. Kõvaketaste ja SATA-SSD-de ühendamiseks on plaadil neli SATA 6 Gb/s porti.
Pordid, võrk ja heli

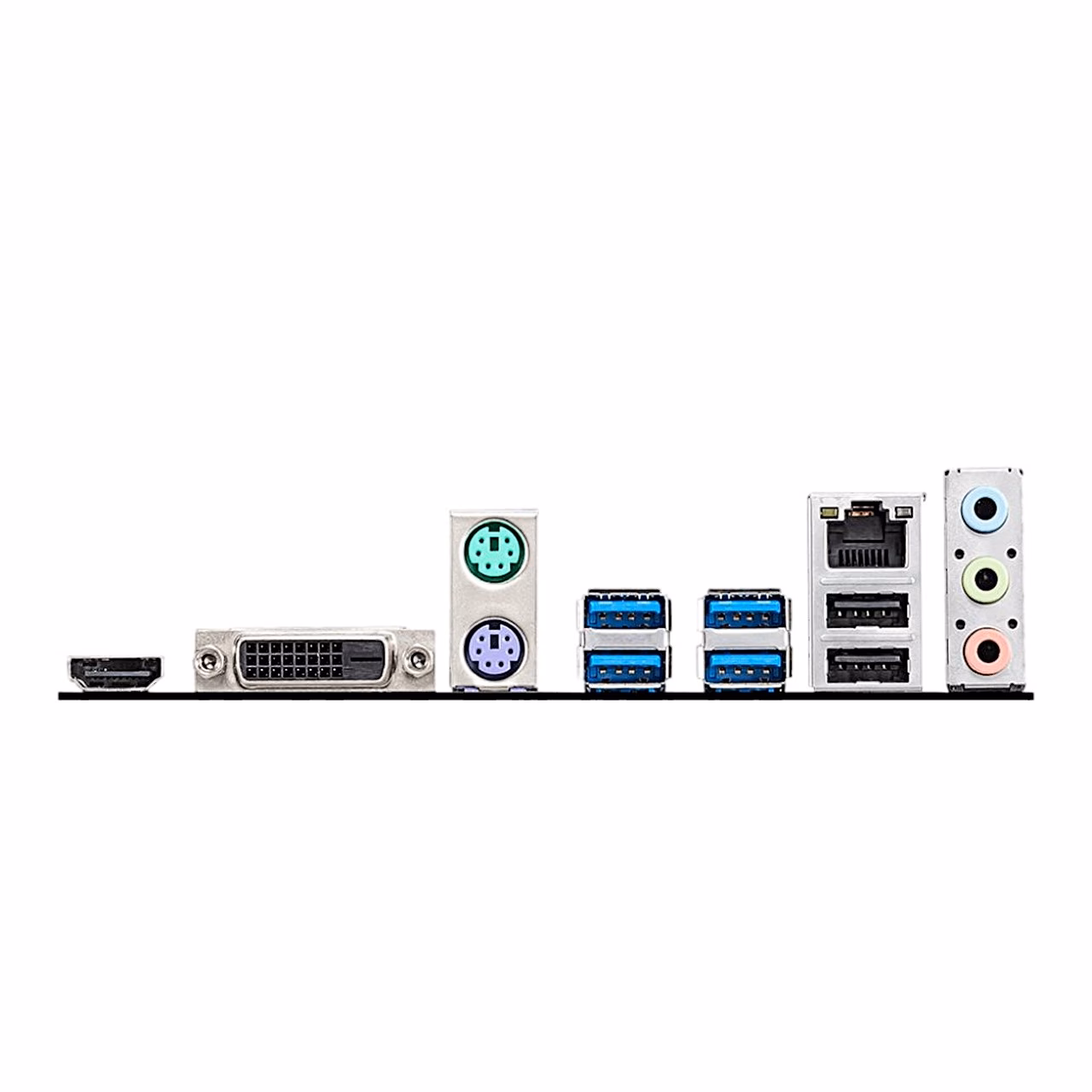

Tagapaneelil on neli USB 3.2 Gen 1 (5 Gb/s) ja kaks USB 2.0 Type-A porti, PS/2 klaviatuuri- ja hiirepesa, HDMI- ja DVI-D-väljund ning kolm helipesa. HDMI 2.1 port näitab integreeritud graafikaga pilti kuni 4096 × 2160 eraldusvõimega 60 Hz juures. Võrguühendust haldab Realtek RTL8111H 1 Gbit/s kontroller ja 7.1-kanalilist heli Realtek ALC892 koodek. Korpuse esipaneeli jaoks on pistmikud kahele USB 3.2 Gen 1 ja neljale USB 2.0 pordile.
Paigaldus
Tõsta sokli hoob üles, aseta protsessor soklisse ja kanna sellele enne jahuti kinnitamist ühtlane kiht termopastat. M.2 SSD lükka pessa 30° nurga all, vajuta alla ja kinnita komplektis oleva M.2 kruviga. Toide ühendub 24-kontaktilise ATX-pistmiku ja 4-kontaktilise 12 V protsessoritoite pistmikuga. Kui arvuti ei käivitu, näitavad EZ Debug LED-tuled, kas probleem on protsessoris, mälus, graafikakaardis või alglaadimisseadmes.
BIOS ja seadistamine
BIOS-i seadetesse pääsed käivitamisel Delete-klahviga ja alglaadimismenüüsse F11-ga. Uue BIOS-i versiooni paigaldad USB-mälupulgalt M-FLASH funktsiooniga. Tehaseseaded taastad BIOS-is F6-klahviga või JBAT1 hüppajaga plaadil. Mõlemad 4-kontaktilised ventilaatoripistmikud töötavad PWM-režiimis ja nende kiirust saab muuta BIOS-i jaotises Hardware Monitor.
Komplektis

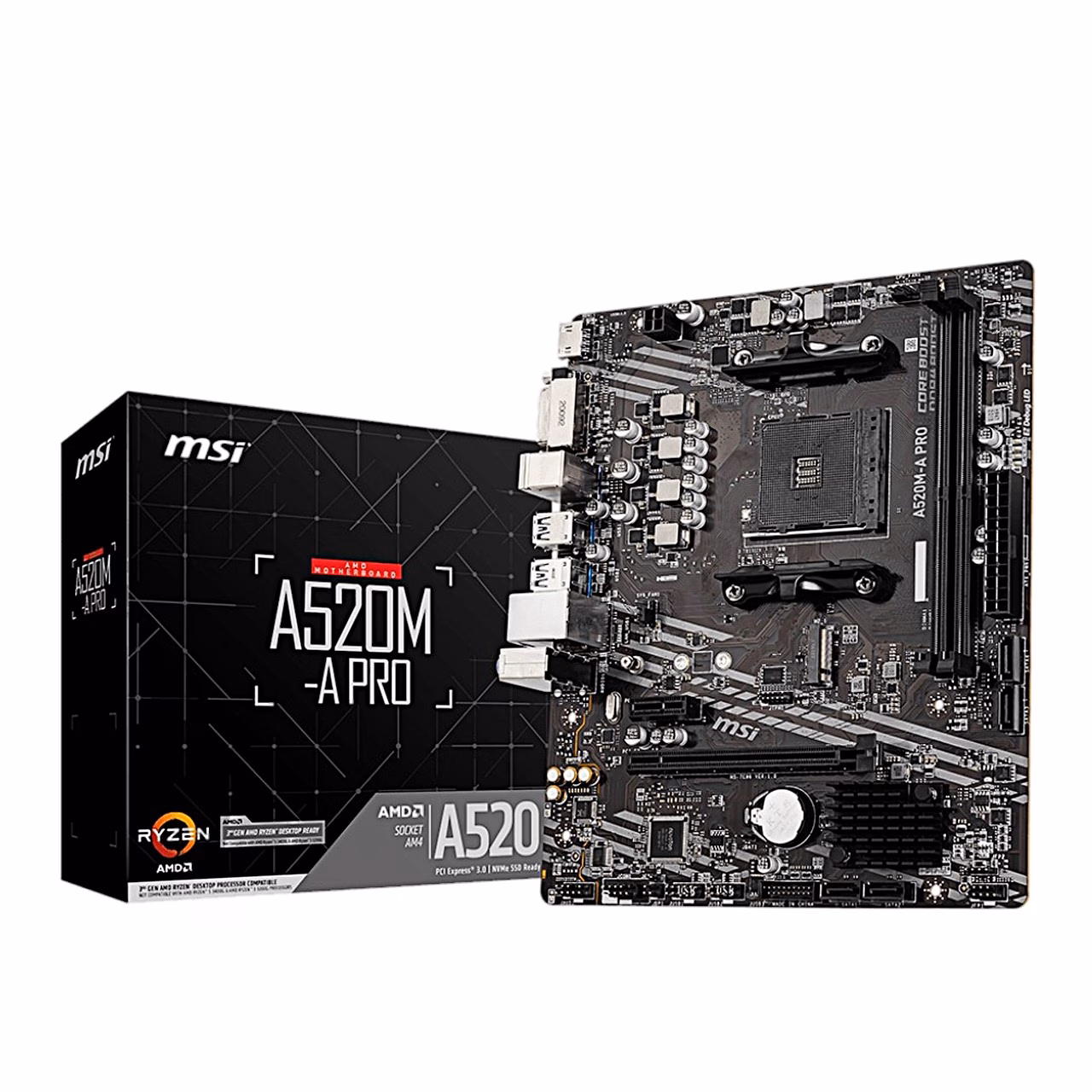

- Emaplaat MSI A520M-A PRO
- M.2 kruvi
