Kahekanaliline ZigBee 3.0 nutilüliti ilma N-juhtmeta Sonoff MINI-ZB2GS-L, 2 ahelat, 8 A/kanal kuni 12 A, LED kuni 300 W/240 V, 100–240 V, 60 mm karp, 45×39,4×16,8 mm

Sonoff MINI-ZB2GS-L ZigBee kahekanaliline nutilüliti ilma N-juhtmeta – nutikas valgustuse juhtimine olemasoleva lüliti taga

Kui sinu elektripaigaldises puudub neutraaljuhe, toob Sonoff MINI-ZB2GS-L ZigBee kahekanaliline nutilüliti ilma N-juhtmeta nutikad võimalused olemasolevasse lülitisse. Kompaktne moodul lisab kaks sõltumatut kanalit kahe valgusringi juhtimiseks ning sobitub 60 mm süvistuskasti. Tänu ZigBee 3.0 ühendusele saad seadistada kaugjuhtimise, ajastused ja automatsioonid ilma seina avamata.

Peamised omadused

• Töötab ilma N-juhtmeta vanemates paigaldistes: bypass-komponenti pole vaja, säästab aega ja paigalduskulu.
• Kaks väljundit L1 ja L2: juhtida saab kahte valgusringi eraldi, 8 A kanali kohta kuni 12 A kokku resistiivsel koormusel.
• LED-koormus kuni 300 W/240 V kanali kohta: sobib levinud LED-rühmadele eluruumides.
• Kompaktne 45 × 39,4 × 16,8 mm: mahub standardsesse 60 mm süvistuskasti olemasoleva lüliti taha.
• ZigBee 3.0 ökosüsteem: töötab paljude väravatega, võimaldab kaugjuhtimist, stseene ja OTA-tarkvarauuendusi.
• Lahutatud relee režiim: lüliti klõpsu saab kasutada stseeni käivitajana ilma toidet ümber lülitamata.
• Toetus eri lülititüüpidele sh SPDT, et sobituda olemasoleva juhtimiloogikaga.
• Universaalne toide 100–240 V: sobib erineva pingevahemikuga võrkudesse, paigaldus las kvalifitseeritud elektrik teostab.

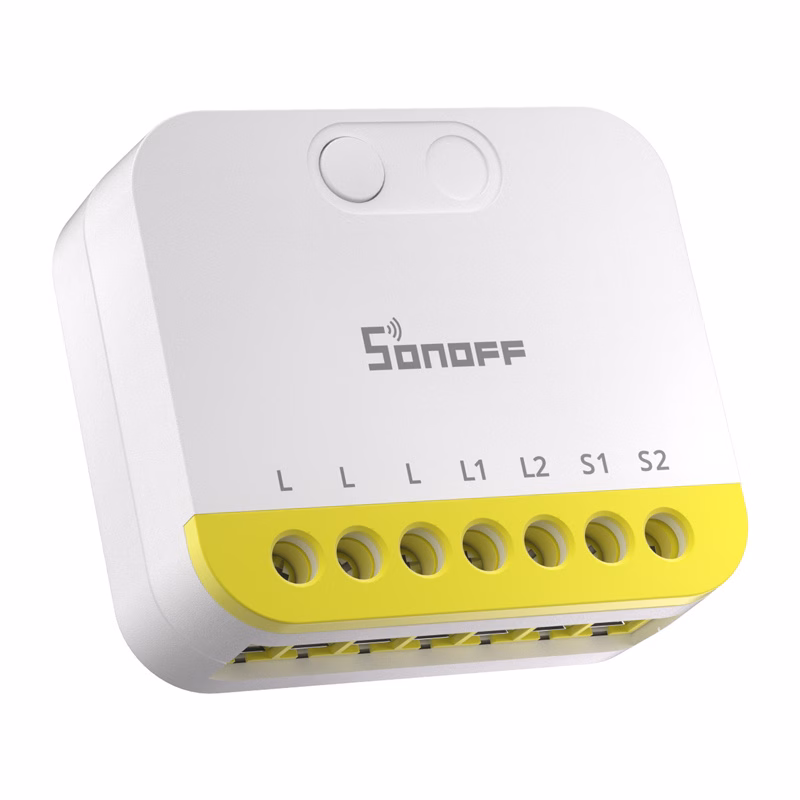

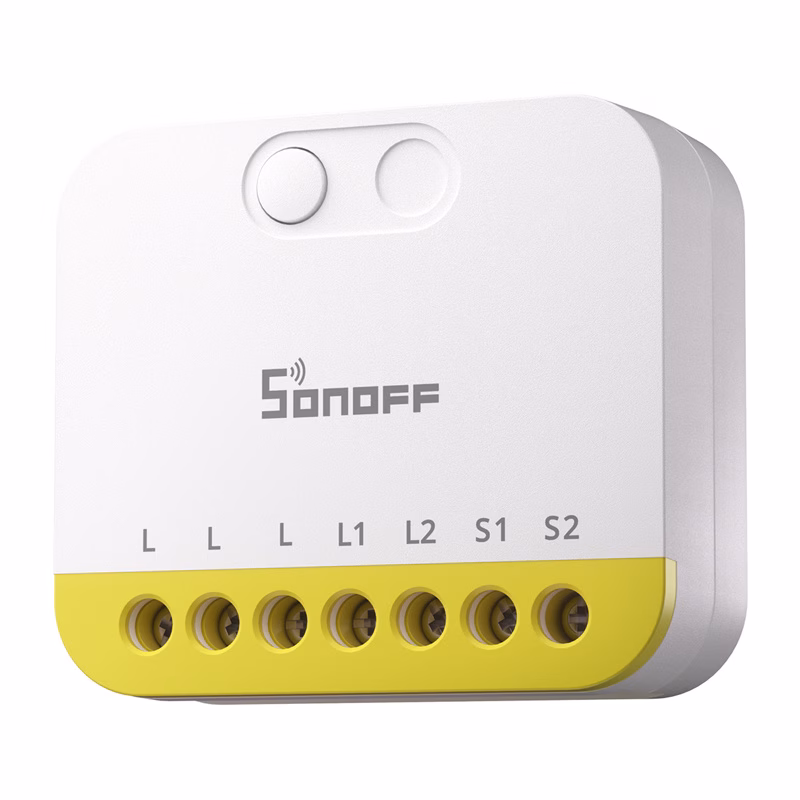

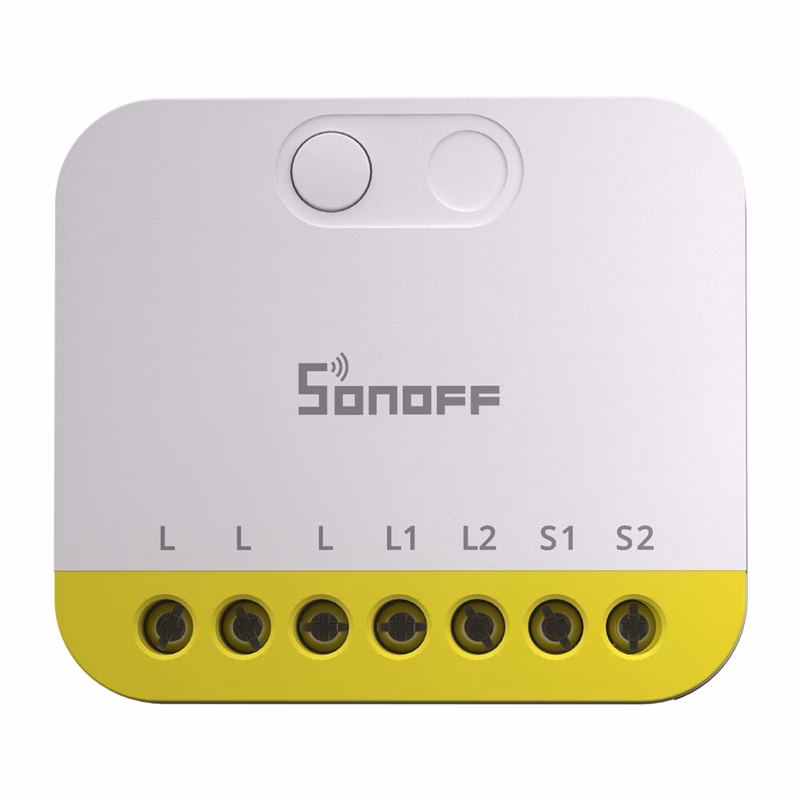

Sonoff MINI-ZB2GS-L ZigBee kahekanaliline mini-lüliti ilma N-juhtmeta

MINI-ZB2GS-L muudab tavalise seinalüliti nutikaks valgustuse juhtimiseks ka siis, kui süvistuskastis on vaid faasijuhe. Väike korpus toetab kahte eraldi vooluahelat ning töötab koos levinud ZigBee väravatega, et lisada kaugjuhtimine ja automatsioonid olemasolevale valgustusele.

Töötab ilma neutraaljuhtmeta

Seade toimib ilma N-juhtmeta, nii et saad valgustust nutistada ilma seina lõhkumata ja lisajuhtmeid vedamata. Eraldi bypass-komponenti ei ole vaja, mis lihtsustab paigaldust ja vähendab süsteemi osade hulka. Töö on kiirem ja kulud on madalamad võrreldes täiendava juhtmestuse rajamisega.

Kaks kanalit – sõltumatu juhtimine

MINI-ZB2GS-L toetab kahte väljundit L1 ja L2, et juhtida kahte eraldi ahelat näiteks eraldi valgussektsioone. Igal kanalil on maksimaalne koormus 8 A ning kokku kuni 12 A resistiivset koormust, mis katab tüüpilised kodused vajadused.

Kompaktne suurus ja 60 mm karbi paigaldus

U 45 × 39,4 mm mõõduga korpus on loodud mahtuma standardsesse 60 mm süvistuskasti. See võimaldab mooduli paigaldada olemasoleva lüliti taha ja säilitada seinaehised esipaneelid, lisades samal ajal nutijuhtimise. Seade töötab eri tüüpi lülititega sh SPDT, et sobituda olemasoleva juhtmestikuga.

Ühenduvus väravatega ja süsteemifunktsioonid

Moodul kasutab ZigBee 3.0 standardit ja vajab ZigBee väravat. Ühilduvus hõlmab näiteks iHost, NSPanel Pro, Zigbee Bridge Pro, Zigbee Bridge Ultra, Dongle Max, ZBDongle-P või E, Dongle Plus MG24 ja Dongle Lite MG21. Peamised funktsioonid: kaugjuhtimine rakendusest, välise lüliti töörežiimi valik, lahutatud relee režiim, oleku määramine pärast toite taastumist ning OTA-tarkvarauuendused.

Lahutatud relee režiim ja automatiseerimine

Lahutatud relee režiim võimaldab muuta tavapärase seinalüliti nutikaks stseeninupuks. Lülitit vajutades saab käivitada soovitud toimingu targas kodus ilma vooluringi otse ümber lülitamata. Seadista ajastused, taimerid ja stseenid ning jälgi sündmuste ajalugu, et näha millal ja kuidas moodulit kasutati.

Ühilduvus, piirangud ja hooldus

Seade töötab ZigBee 3.0 väravatega. Pärast sidumist on saadaval kaugjuhtimine, režiimide muutmine ja automatiseeringud. Toetatud on OTA-uuendused, mis aitavad hoida seadme tarkvara ajakohasena ilma seda seinast eemaldamata.

Töö ilma neutraalita eeldab, et ühendatud valgusallika võimsus ületab 3 W. Mudel ei toeta nutipirne ega induktiivkoormusi näiteks ventilaatoreid. LED-koormus on kuni 300 W 240 V kanali kohta ning kogu maksimaalne koormus on 12 A resistiivsel koormusel.

Usaldusväärse töö tagamiseks hoia ühendused kindlalt pingutatud, väldi nimiväärtuste ületamist ning uuenda tarkvara regulaarselt. Paigaldustööd peab tegema kvalifitseeritud elektrik.

Paigaldus ja kasutussoovitused

Enne tööde alustamist lülita vool välja ja veendu pinge puudumises. Ühenda faas sisendisse L, ahelate väljundid klemmidele L1 ja L2 ning lülitijuhtmed vastavalt skeemile. Paigalda moodul 60 mm süvistuskasti olemasoleva lüliti taha. Lülita vool sisse, sea värav sidumisrežiimi ja lisa seade ZigBee võrku. Rakendusest vali sobiv välise lüliti töörežiim, soovi korral aktiveeri lahutatud relee režiim stseenide jaoks ning loo ajastused ja automatiseerimised vastavalt kasutusvajadusele.

Komplektis

Komplekt sisaldab kõike esmaseks paigalduseks vajalikku:

• Kahekanaliline mini lüliti Sonoff MINI-ZB2GS-L
• Kasutusjuhend

Uuenda valgustus nutikaks ilma lisajuhtmeid vedamata

MINI-ZB2GS-L pakub kiiret viisi olemasoleva lüliti nutistamiseks ilma seina avamata. Kaks eraldi kanalit annavad paindlikkuse ruumi valgustuse jaotamisel ning ZigBee 3.0 võimaldab kaugjuhtimist, stseene ja ajastusi. Nõuetele vastava paigalduse korral on see praktiline investeering mugavusse ja ajasäästu.
