Kirjeldus

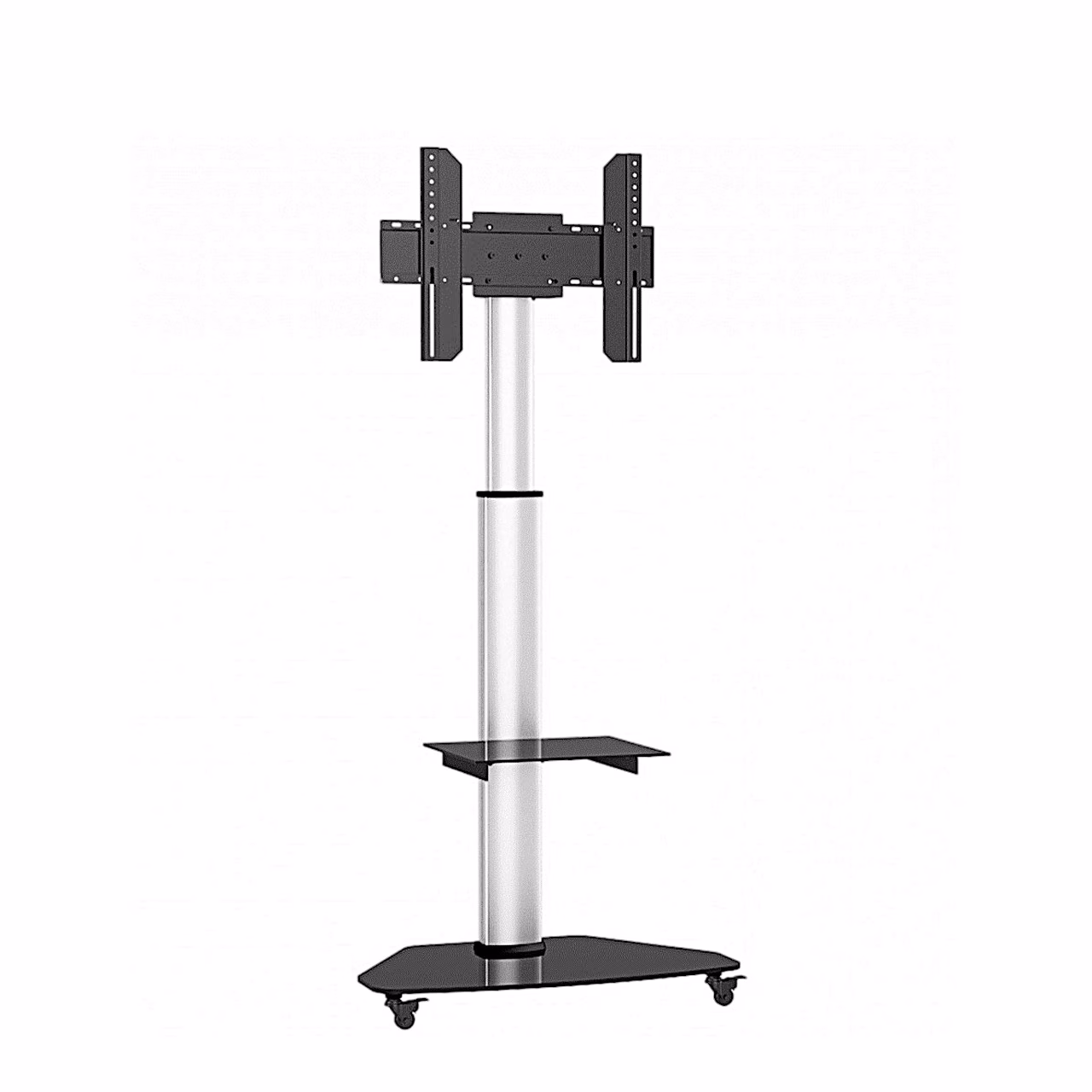

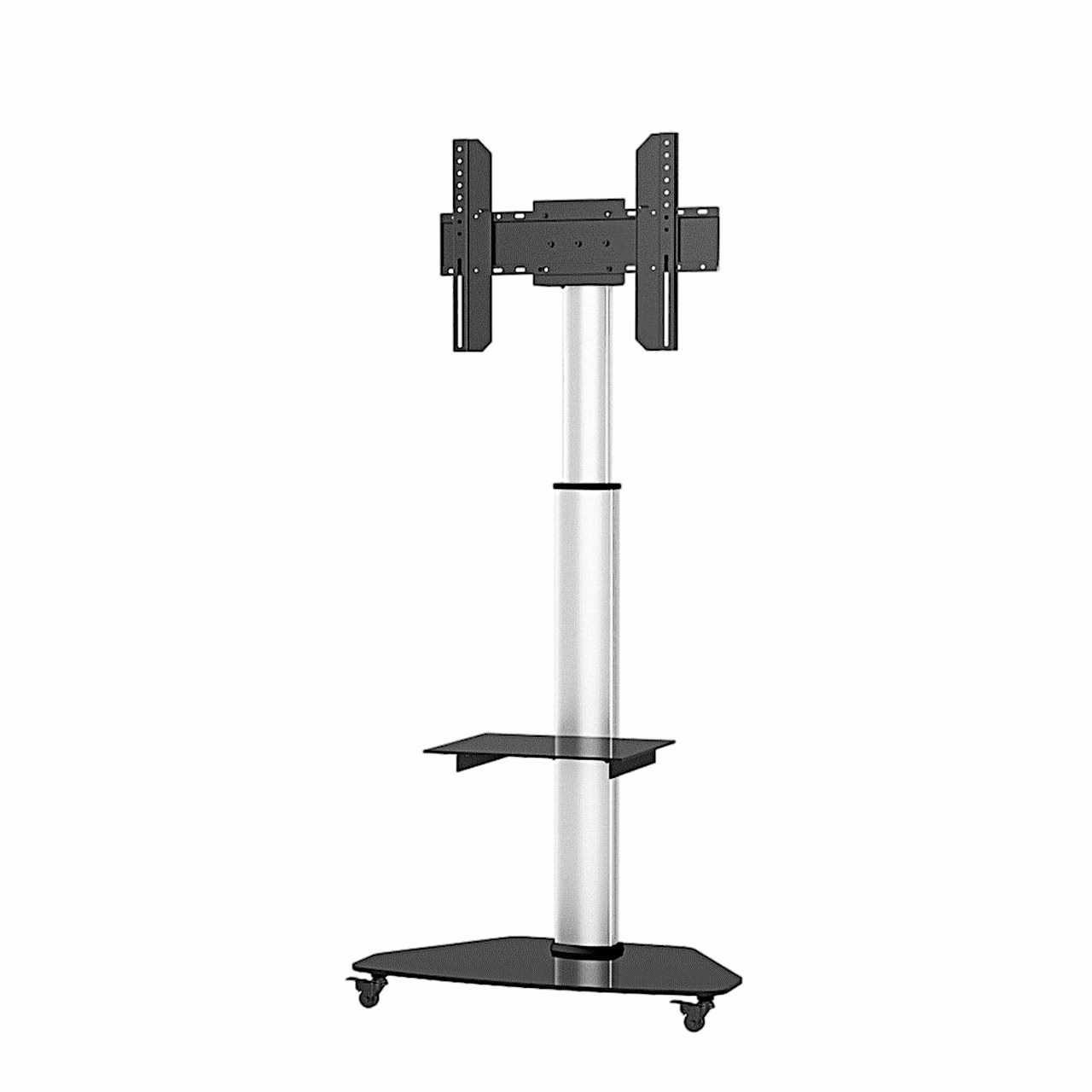

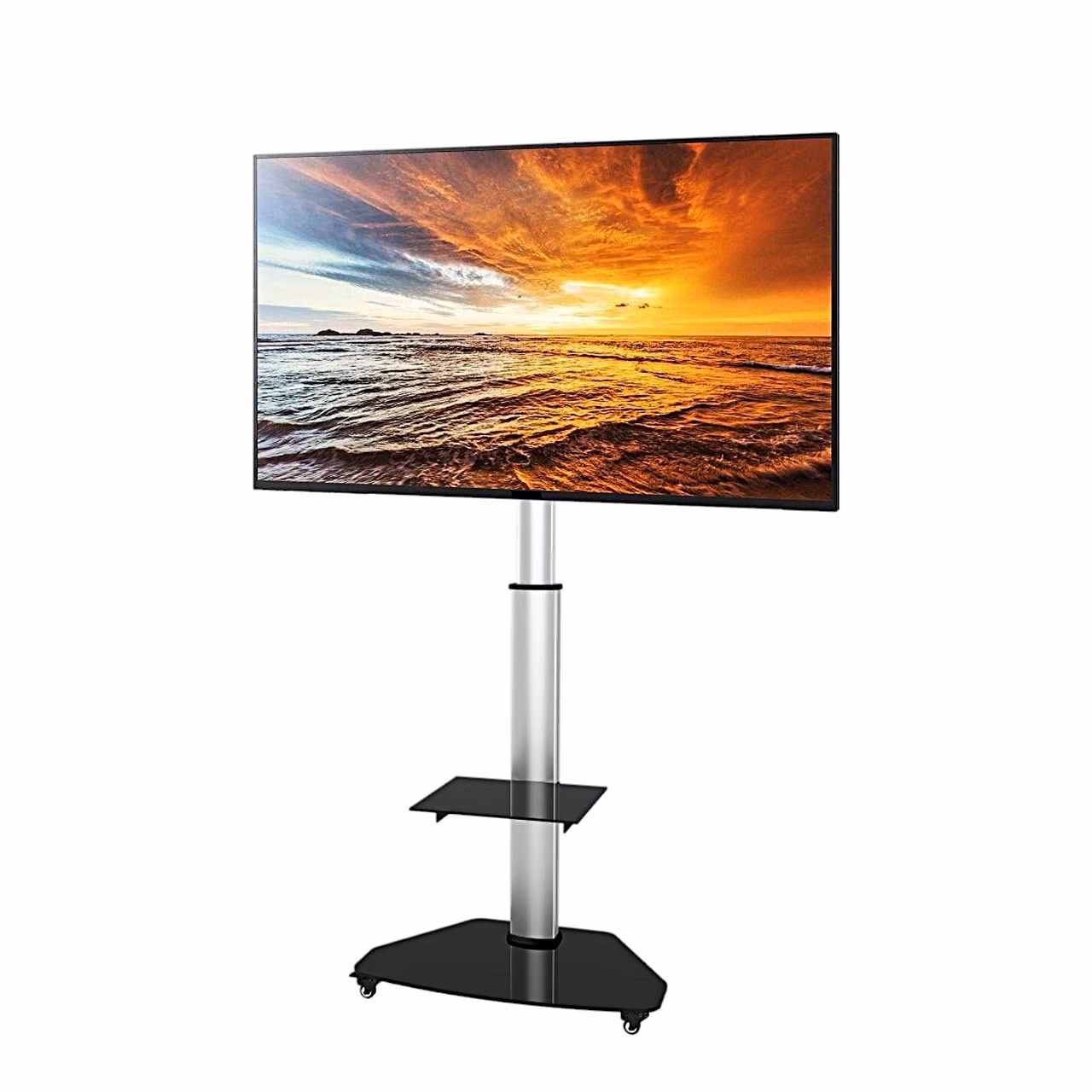

Ratastel teleri alus riiuli ja klaasist alusplaadiga

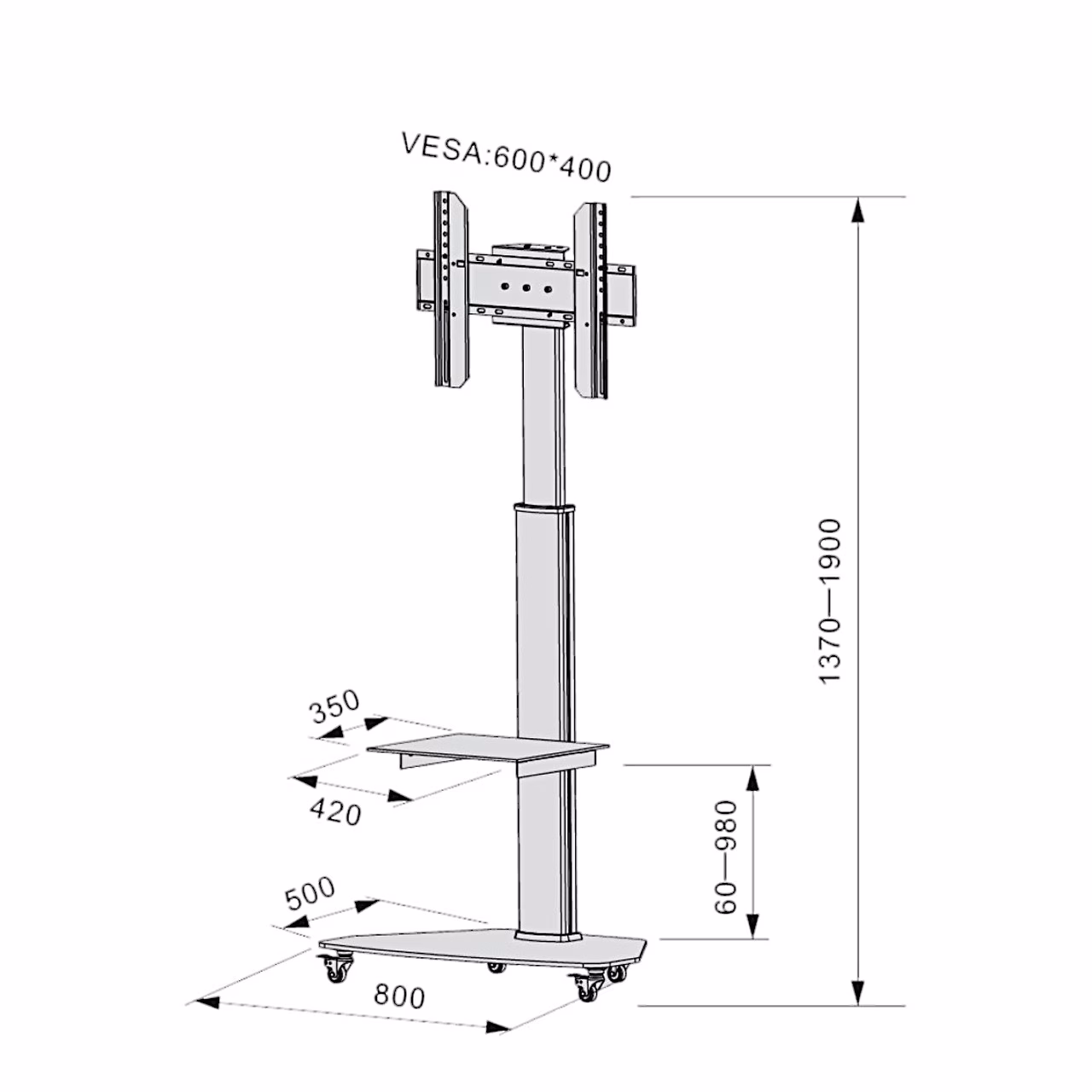

See riiuliga ratastel teleri alus seisab 800 × 500 mm alusplaadil, mis on 10 mm paksusest klaasist. Alusplaadi all on neli kummiratast, millest kaks on piduriga. Teleri kinnitusrööpad sobivad telerile, mille kinnitusavade vahekaugus on laiuses 75–600 mm ja kõrguses 75–400 mm.
Riiul ja kaablite juhtimine

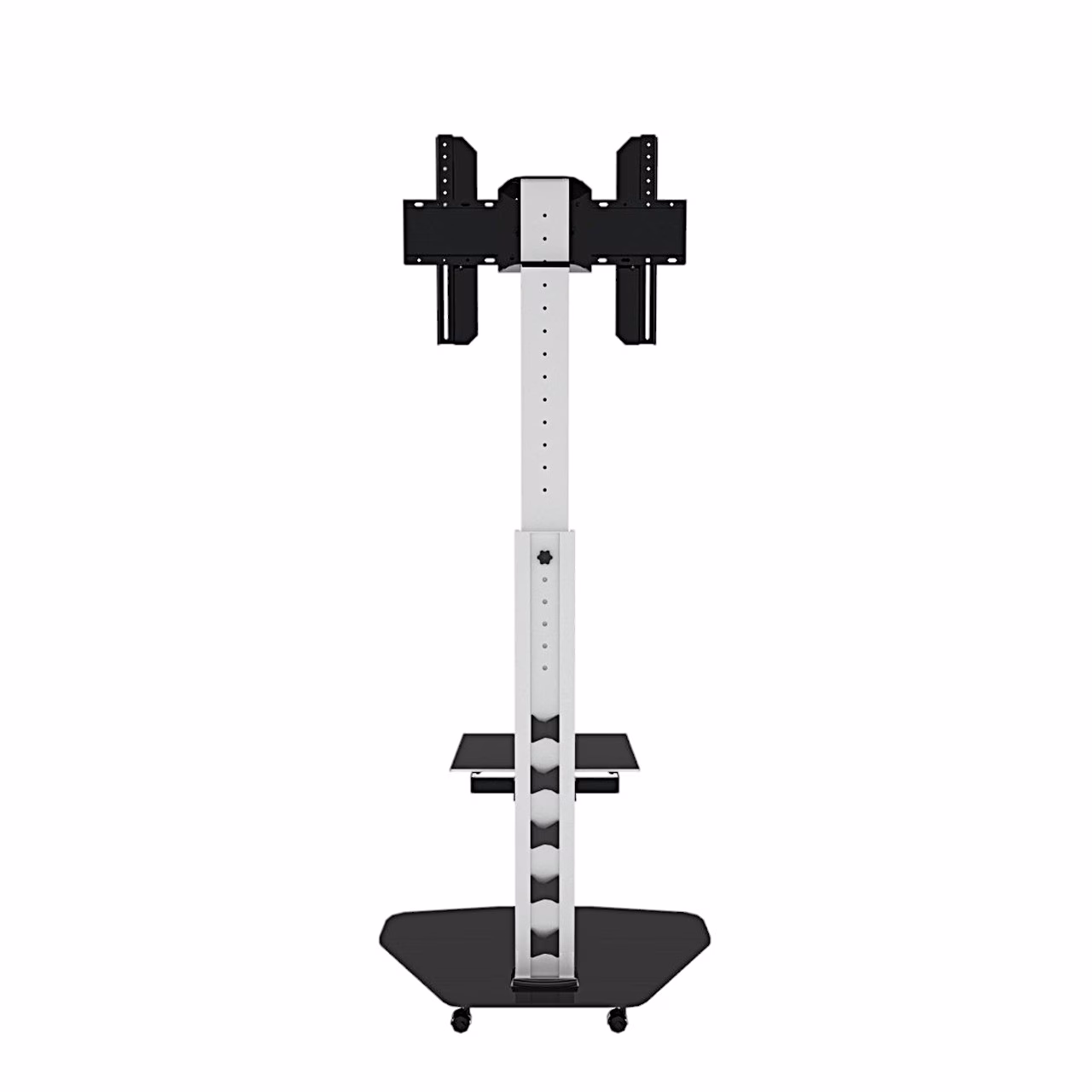

Sambale kinnituv riiul mõõtudega 42 × 35 cm on mõeldud meediaseadmetele ja selle kõrgust saab seada vahemikus 60–980 mm. Teleskoopsamba kõrgus lukustatakse samba küljel oleva nupuga. Teleri kaablid kinnitatakse samba soonde viie kaablihoidikuga.
Paigaldus ja hooldus
Paigaldamiseks on vaja ristpeakruvikeerajat ja loodi, kuuskantvõtmed ja mutrivõti on komplektis.
- Ühenda samba kaks osa ja lukusta kõrgus nupuga.
- Kinnita riiuli kandurid loodi abil sambale ja sammas alusplaadile.
- Keera alusplaadi alla neli ratast.
- Kinnita riiul kanduritele ja VESA-adapter samba ülaotsa.
- Kinnita kinnitusrööpad teleri tagaküljele: ebaühtlase tagaküljega teleril kasuta vahepukse, sileda tagaküljega teleril neid vaja ei ole.
- Riputa teler adapterile, kinnita see kruvidega ja juhi kaablid kaablihoidikutega samba soonde.

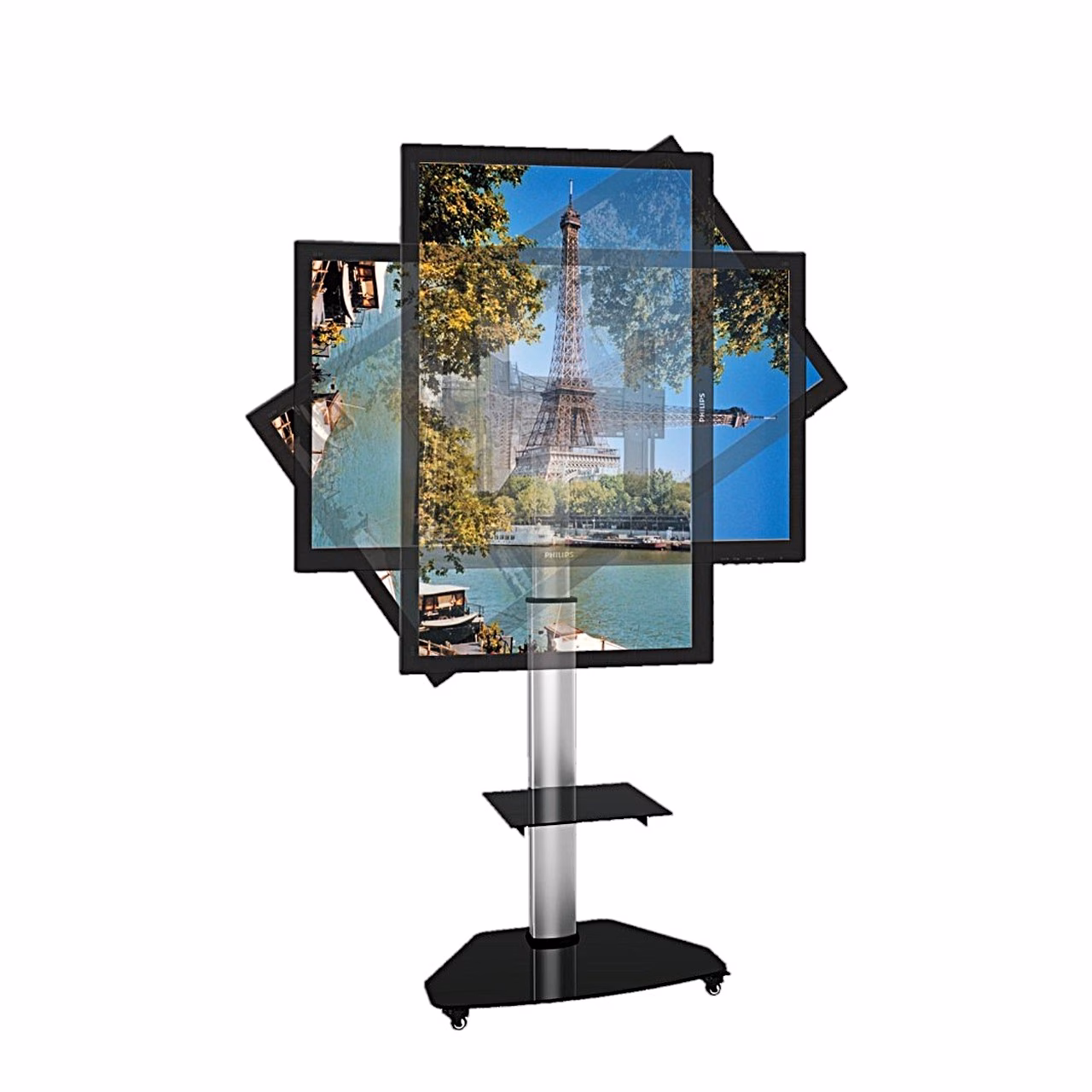

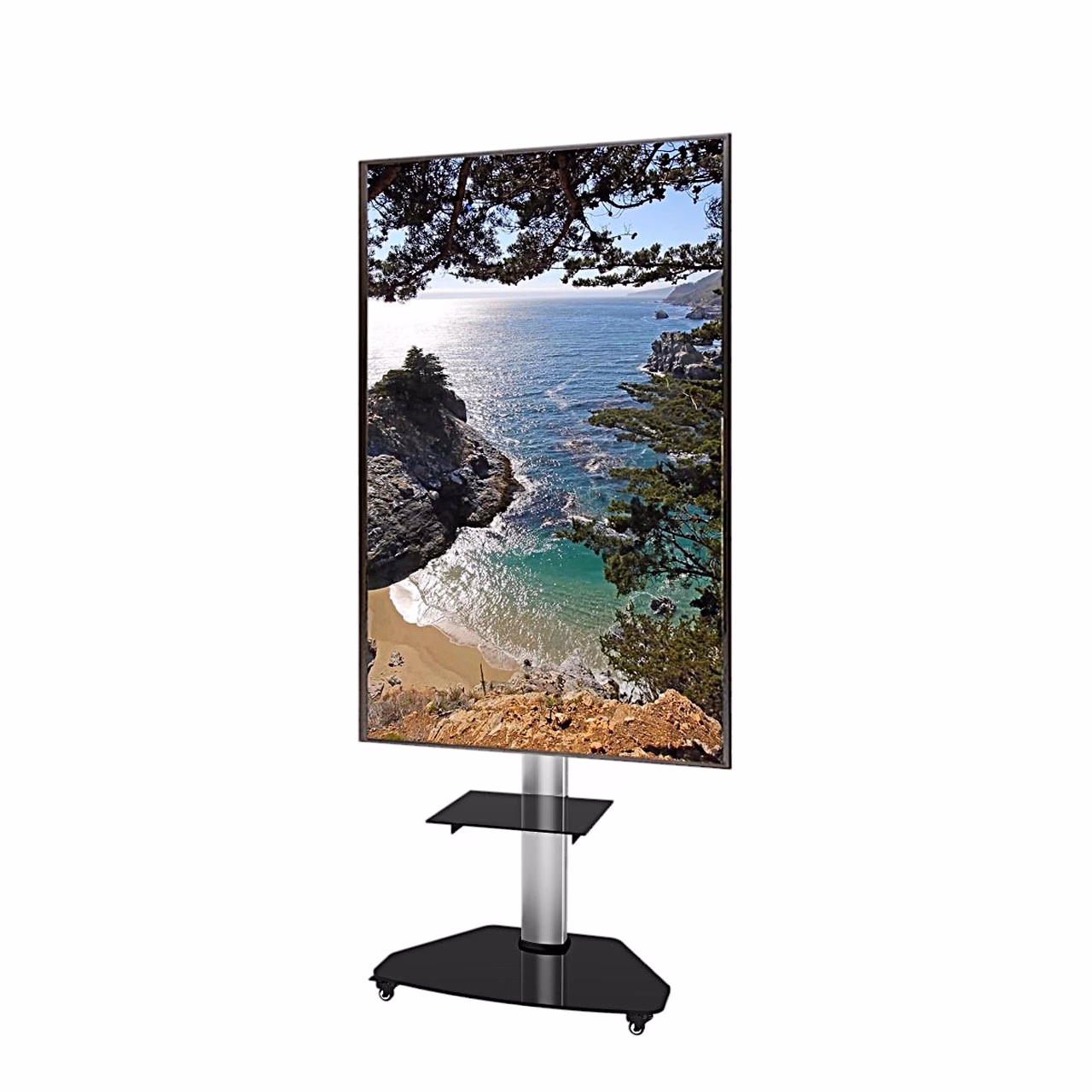

Teleri pööramiseks püstasendisse keera adapteri kruvid lahti, pööra telerit 90° ja kinnita kruvid uuesti. Kontrolli vähemalt iga kolme kuu järel, et alus on kindlalt koos ja ohutu kasutada.
Komplektis
- alusplaat
- kaheosaline teleskoopsammas
- riiul ja 2 riiulikandurit
- VESA-adapter ja 2 teleri kinnitusrööbast
- 2 ratast ja 2 piduriga ratast
- 5 kaablihoidikut
- samba lukustusnupp ja 2 samba katet
- kruvid ja seibid aluse, riiuli ja adapteri kinnitamiseks
- teleri kinnituskruvid M4, M5, M6 ja M8, vahepuksid ja seibid
- 2 kuuskantvõtit ja mutrivõti
