Kirjeldus
Täismodulaarne toiteplokk punutud kaablitega

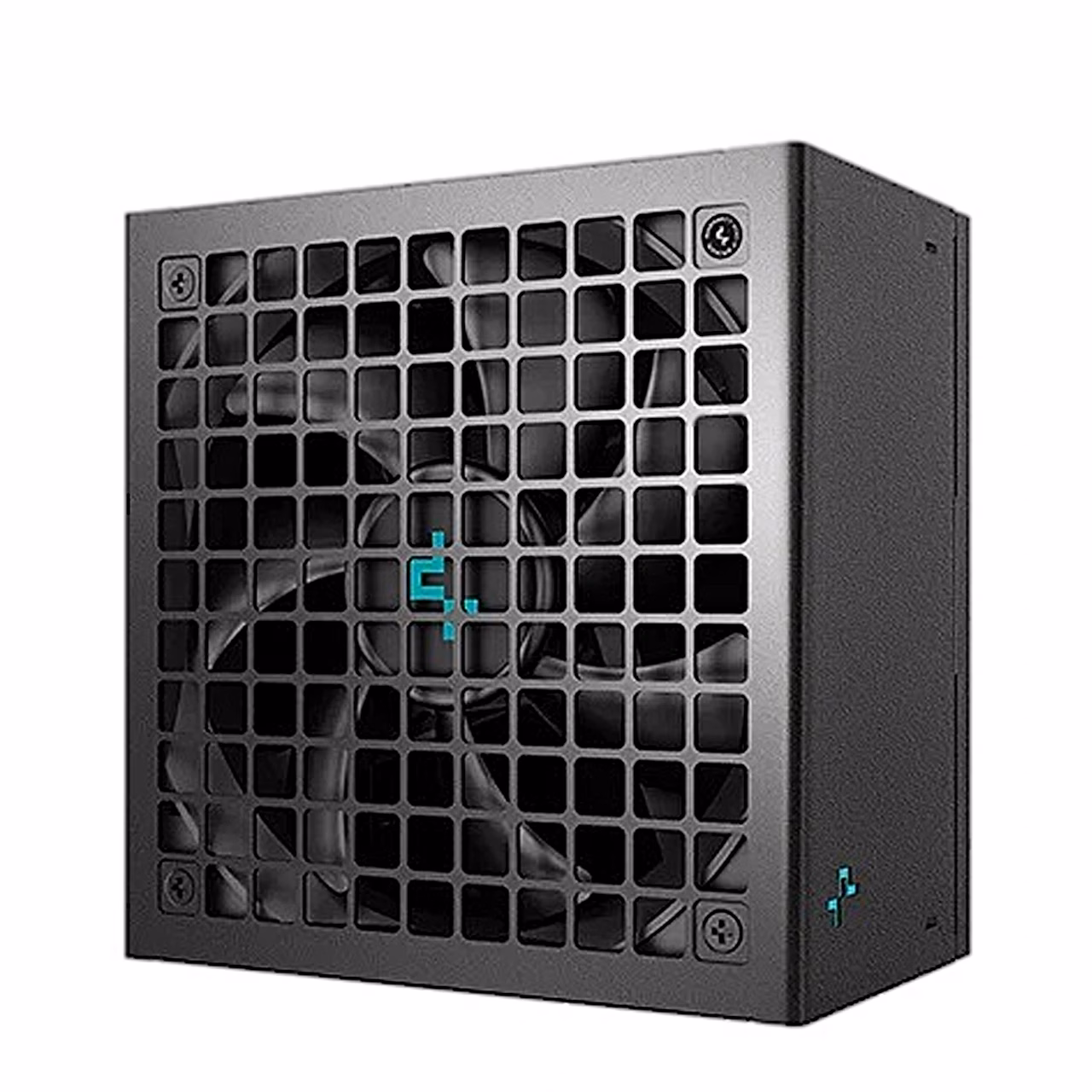

Toiteplokk Deepcool PN1000M järgib ATX 3.1 ja PCIe 5.1 standardit ning annab 0,1 ms jooksul kahekordset koguvõimsust, mis katab graafikakaardi juhuslikud voolutipud. 80 PLUS Gold tähendab vähemalt 90% kasutegurit 50% koormusel. Toiteploki mõõtmed on 150 × 150 × 86 mm.
Graafikakaardi toide ja kaablid

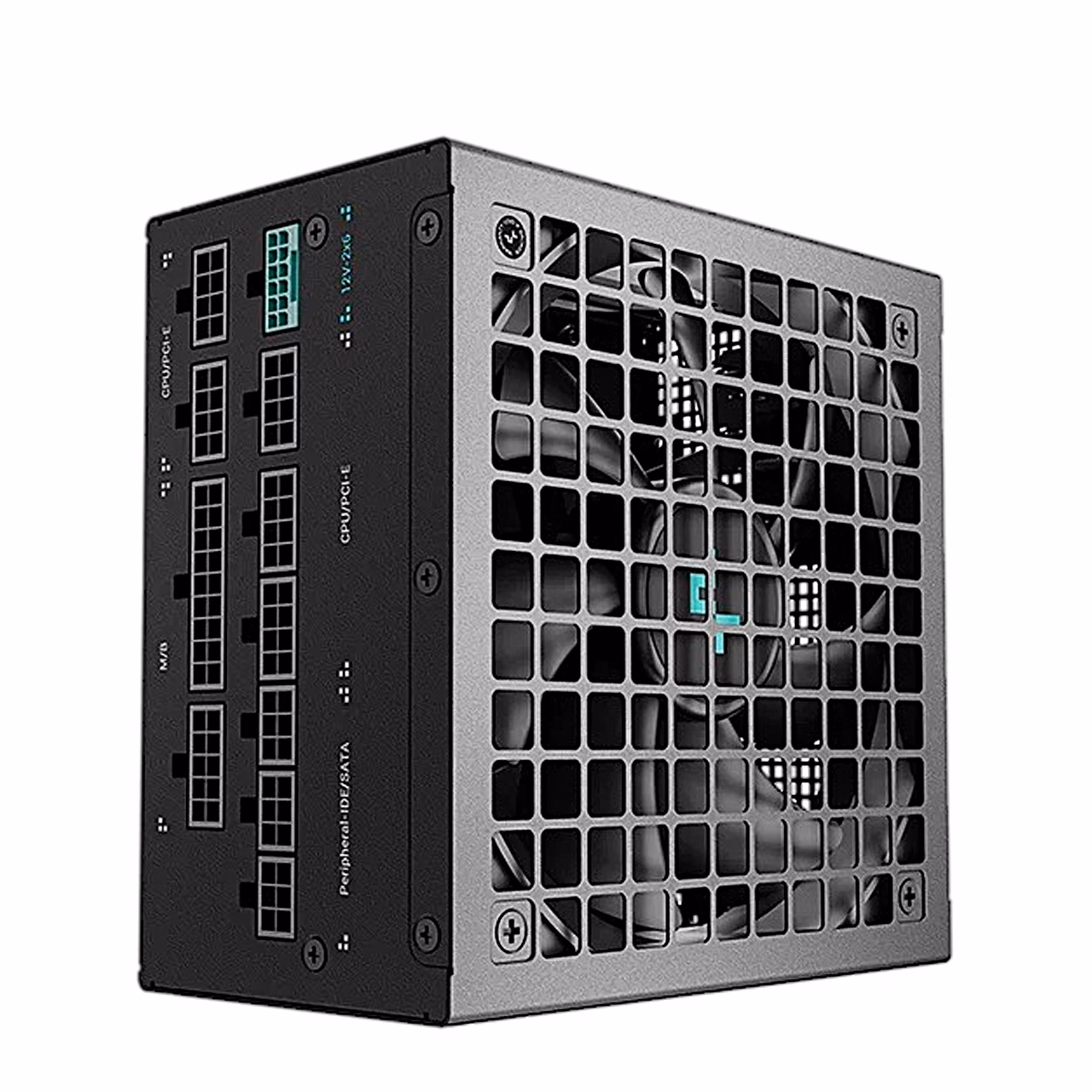

Kõik kaablid ühenduvad toiteploki modulaarse paneeli kaudu, nii et korpusesse paigaldad ainult need kaablid, mida süsteem vajab. Graafikakaardi 16-kontaktilisel kaablil on 16 AWG vasksooned ja see talub 105 °C temperatuuri. Lisaks on graafikakaardile kolm 6+2-kontaktilist PCIe-pistikut ja protsessorile kaks 4+4-kontaktilist pistikut.
Jahutus ja kaitsed

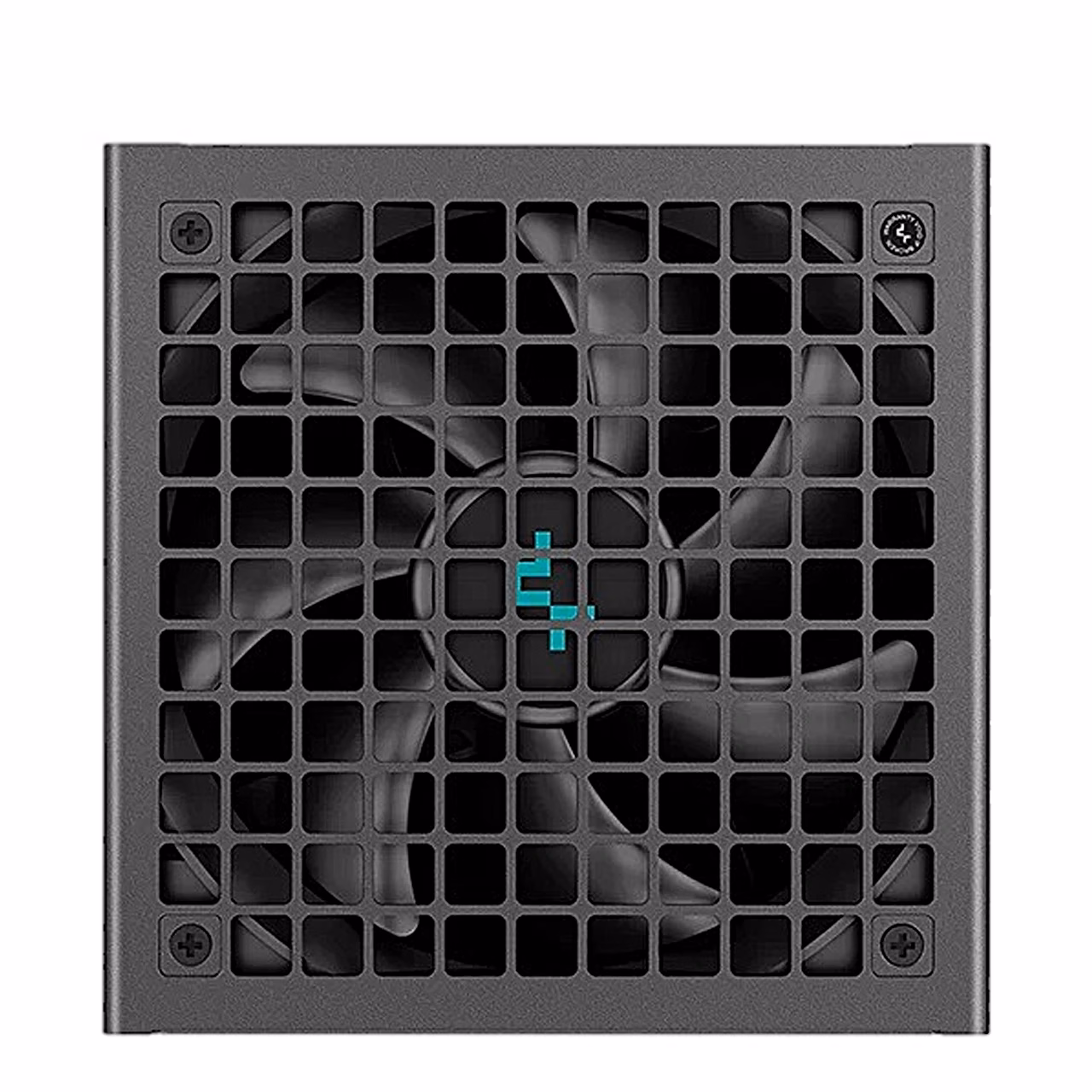

135 mm vedelikulaagriga (FDB) ventilaator muudab pöörlemiskiirust vastavalt jahutusvajadusele. Vooluvõrgu lühikatkestuse ajal hoiab toiteplokk väljundpinget 80% koormusel vähemalt 16 ms. Toiteplokil on liigvõimsus-, ülepinge-, lühise-, ülekuumenemis-, liigvoolu- ja alapingekaitse, liigpinge- ja käivitusvoolukaitse (SIP) ning tühikäigukaitse (NLO). Tootja andmetel töötab toiteplokk kuni 5000 m kõrgusel merepinnast.
Paigaldus

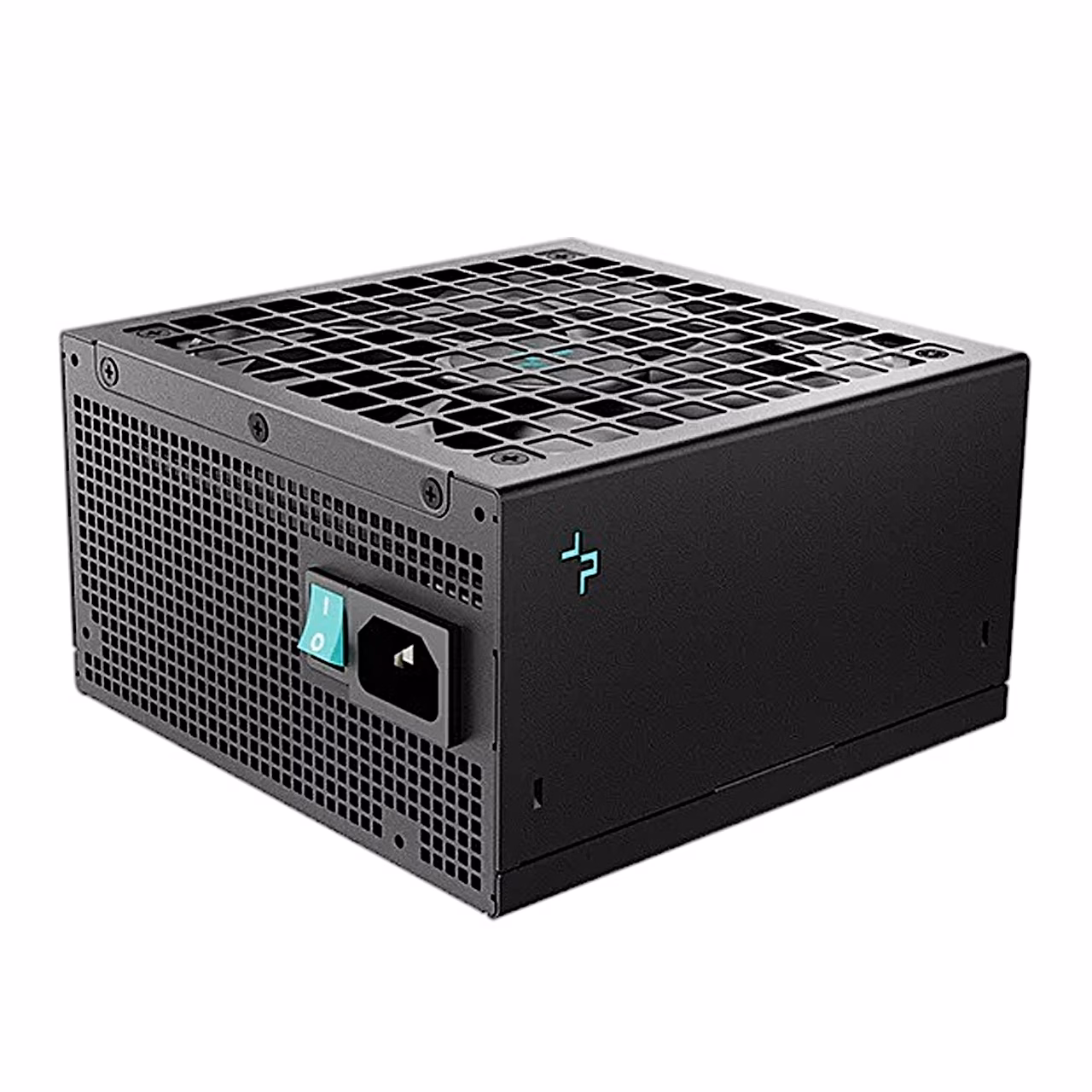

Kinnita toiteplokk korpuse juhendi järgi komplekti kuuluvate kruvidega. Ühenda emaplaadi, protsessori, SATA- ja lisaseadmete ning vajadusel graafikakaardi toitekaablid. Kui graafikakaardil on 16-kontaktiline toitepesa, ühenda see eelistatult toiteploki 16-kontaktilise kaabliga. Lõpuks ühenda toitejuhe ja lülita toiteploki lüliti asendisse „I“.
Komplektis
- toiteplokk Deepcool PN1000M
- 24-kontaktiline (20+4) emaplaadi toitekaabel
- 2 protsessori toitekaablit 4+4-kontaktilise pistikuga
- 3 graafikakaardi toitekaablit 6+2-kontaktilise PCIe-pistikuga
- 16-kontaktiline (12+4) graafikakaardi toitekaabel
- 2 SATA- ja lisaseadmete toitekaablit
- 4 kinnituskruvi
- kaablisidemed
- toitejuhe
