Kirjeldus
Shelly The Pill universaalne Wi‑Fi/Bluetooth andurimoodul kiireks mõõtmiseks ja automatiseerimiseks
Kui vajad mitmest allikast andmeid ning soovid need kiiresti siduda nutikodu või tehnosüsteemidega, on Shelly The Pill praktiline lahendus. Seade mõõdab temperatuuri, niiskust, pinget ja digitaalolekuid ning töötab nii analoog- kui ka digitaalanduritega. Tänu Wi‑Fi ja Bluetooth ühenduvusele ja USB‑C toitele sobib see püsivaks tööks nii kodustes kui ka tehnilistes paigaldustes, ka siis kui ruumi on vähe.
Peamised omadused
- DS18B20 ja DHT22 plug and play tugi võimaldab lihtsat temperatuuri ning temperatuuri ja niiskuse jälgimist, kuni viis DS18B20 sondi korraga mitme mõõtepunkti jaoks.
- 3,3 V digitaalsisend ja -väljund on iga kanali kaupa seadistatav sisendiks või väljundiks, sobib ukselülitite, liikumisandurite ja lekkekontaktidega.
- 0–30 V pingevahemik on saadaval välise laiendusmooduliga, sisseehitatud voltmeeter mõõdab 0–2,5 V, mis sobib ka akupingete jälgimiseks.
- SSR kahekanaliline juhtimine võimaldab välise mooduliga lülitada väikseid alalisvoolukoormusi kuni 30 V ja 300 mA, näiteks LED indikaatoreid, väikseid ventilaatoreid või solenoidklappe.
- 2,4 GHz Wi‑Fi ja BLE 4.2 tagavad paindliku ühenduvuse ning hõlpsa integreerimise olemasolevasse võrku.
- MQTT tugi koos ajastuste, webhooksi, krüpteeritud suhtluse ja skriptimisvõimalustega Shelly Gen3 platvormil lihtsustab ühilduvust ka keerukamate automaatikalahendustega.
- Alla 1 W energiakulu, korpus 26 × 19,95 × 8,5 mm ja kaal 3 g teevad paigalduse lihtsaks ka kitsastes oludes.
- Google Home, Amazon Alexa ja SmartThings ühilduvus Shelly ökosüsteemi kaudu võimaldab mugavat juhtimist ja automatiseerimist.

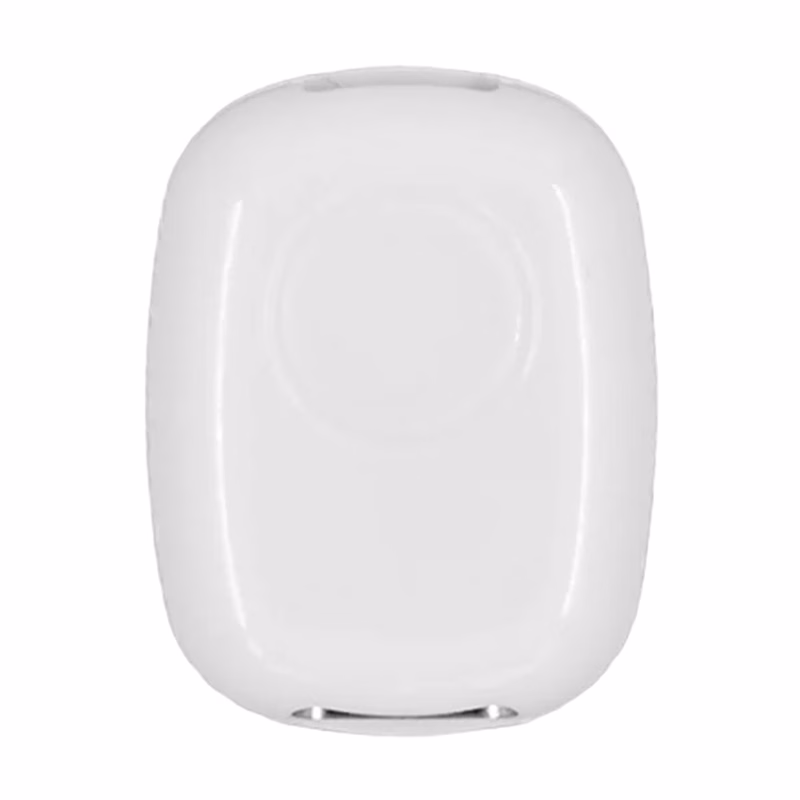

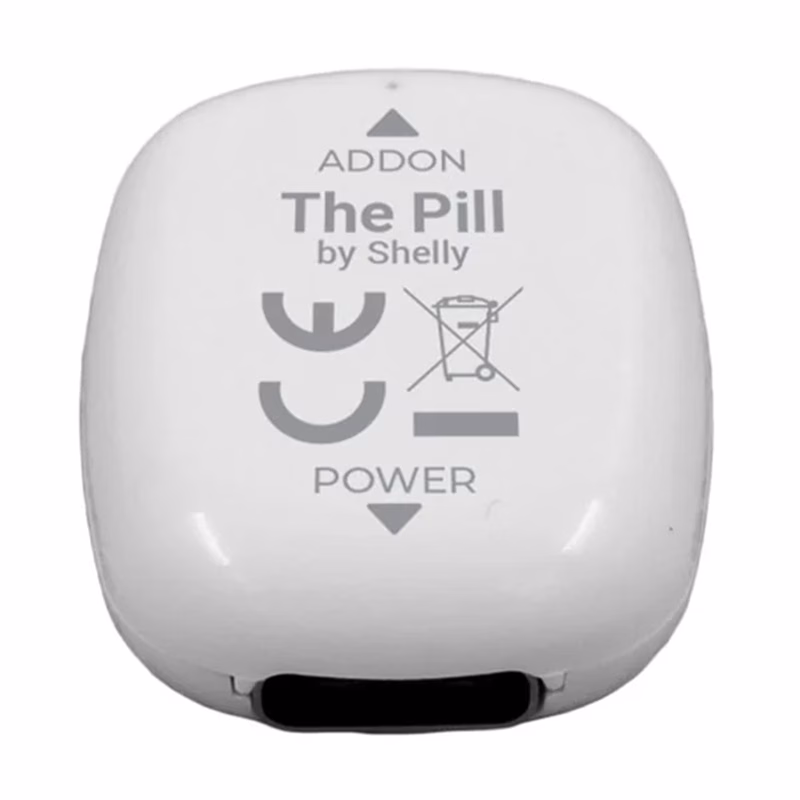

Shelly The Pill Wi‑Fi/Bluetooth universaalne andur
Kompaktne moodul töötab koos andurite ja automatiseerimissüsteemidega, et jälgida temperatuuri ja niiskust, pinget ning digitaalolekuid. Tänu perifeersetele režiimidele sobib see analoog- ja digitaalanduritele. Toide tuleb USB‑C kaudu ning seade on loodud jätkusuutlikuks tööks kodu- ja tehnilistes paigaldustes. Kahekanaliline 2,4 GHz Wi‑Fi ja Bluetooth ühendus teeb integreerimise lihtsaks ka kitsastes tingimustes.
Temperatuuri ja niiskuse jälgimine
Seade töötab plug and play režiimis populaarsete DS18B20 temperatuurisondide ja DHT22 temperatuuri ning niiskuse anduriga. Toetatud on kuni viis DS18B20 sondi korraga, mis lubab korraga jälgida mitut mõõtepunkti. Sobib hästi basseinide, akvaariumite, veepaakide ja tehnosüsteemide temperatuuri kontrolliks.
Laiad seadistusvõimalused
Mudel põhineb ESP32‑C3 mikrokontrolleril ja Shelly Gen3 platvormil, pakkudes ajastusi, webhooksi, MQTT tuge, krüpteeritud suhtlust ning võimalust luua skripte. Välistesse süsteemidesse integreerimine on lihtne MQTT, WebSocketi või HTTP abil, mis sobib nii eraldiseisvatesse kui ka keerukamatesse automaatikavõrkudesse.
Erinevad töörežiimid
Seadistatavad digitaalsisendid ja -väljundid töötavad 3,3 V tasemetel ning iga kanali saab määrata eraldi sisendiks või väljundiks. Sisseehitatud analoogvoltimeeter mõõdab 0–2,5 V pingeid ning välise laiendiga saab mõõta kuni 0–30 V alalisvoolu. Nii sobib seade ukselülitite, liikumisandurite, veelekkeandurite ja muude lihtsate digitaalsete anduritega.
Laiendused ja alalisvoolukoormuste juhtimine
Funktsionaalsust saab laiendada lisatarvikutega. Väline SSR moodul võimaldab kahekanalilist juhtimist väikestel alalisvoolukoormustel kuni 30 V ja 300 mA, näiteks LED indikaatorid, väikesed ventilaatorid või solenoidklapid. 0–30 V analooglaiendus võimaldab jälgida 3,7 V, 12 V või 24 V akusüsteemide pingeid.
Kompaktne ehitus ja USB‑C toide
Korpus mõõtudega 26 × 19,95 × 8,5 mm ja kaaluga 3 g mahub peaaegu kõikjale. Toide on USB‑C pordist 5 V ning energiatarve jääb alla 1 W. See võimaldab tööd madalpinge paigaldustes ja USB toiteplokkidel põhinevates süsteemides.
Ühilduvus, laiendused ja hooldus
Seade toetab 1 × DHT22 ning kuni 5 × DS18B20 andurit. Digitaalsete sisendite ja väljundite 3,3 V loogikatasemed sobivad otse paljudele reed kontaktidele, PIR liikumisanduritele või lekkekontaktidele. Vajadusel kasuta taseme muundurit või eraldi toidet anduritele, mis nõuavad teistsugust pinget.
Integreerimine on paindlik tänu MQTT, WebSocket ja HTTP protokollidele ning ühilduvusele Shelly ökosüsteemiga. Nutikodu platvormidesse, nagu Google Home, Amazon Alexa ja SmartThings, saab siduda Shelly teenuste kaudu. Välised andurid ja laiendusmoodulid on eraldi soetatavad.
Hoolduses jälgi tööpiirkonda ja keskkonnatingimusi, hoia ühendused kindlad ning tee regulaarselt püsivara uuendusi Shelly rakenduse või veebiliidese kaudu. Väldi niiskust ja tolmu sattumist seadmesse ning kasuta stabiilset USB‑C toidet.
Paigaldus ja kasutusjuhised
Ühenda seade USB‑C toite alla ja lisa see Shelly rakendusse või ava seadme veebiliides algseadistuseks. Ühenda seade oma Wi‑Fi võrku ning määra vajalike andurite tüüp ja töörežiim. DS18B20 ja DHT22 ühendamisel järgi tootja skeemi, kuna loogika on 3,3 V tasemetel. Digitaalseid sisendeid ja väljundeid kasutades arvesta, et lubatud lülitusvool on kuni 20 mA. Laiendusmooduli lisamisel saab mõõta kuni 30 V alalispinget ning SSR mooduliga juhtida kuni 300 mA koormusi.
Komplektis
- Shelly The Pill andurimoodul
- USB‑C kaabel
Too mõõtmised võrku ja loo automaatika
Shelly The Pill on kompaktne andurimoodul, mis viib temperatuuri, niiskuse, pinge ja digitaalsete signaalide mõõtmised kiiresti pilve või lokaalsesse süsteemi. Kahekanaliline Wi‑Fi ja Bluetooth ühendus, lai laienduste valik ning alla 1 W energiakulu aitavad ehitada töökindlaid ja ökonoomseid lahendusi nii koju kui ka tehnilistesse paigaldustesse.
