Kirjeldus

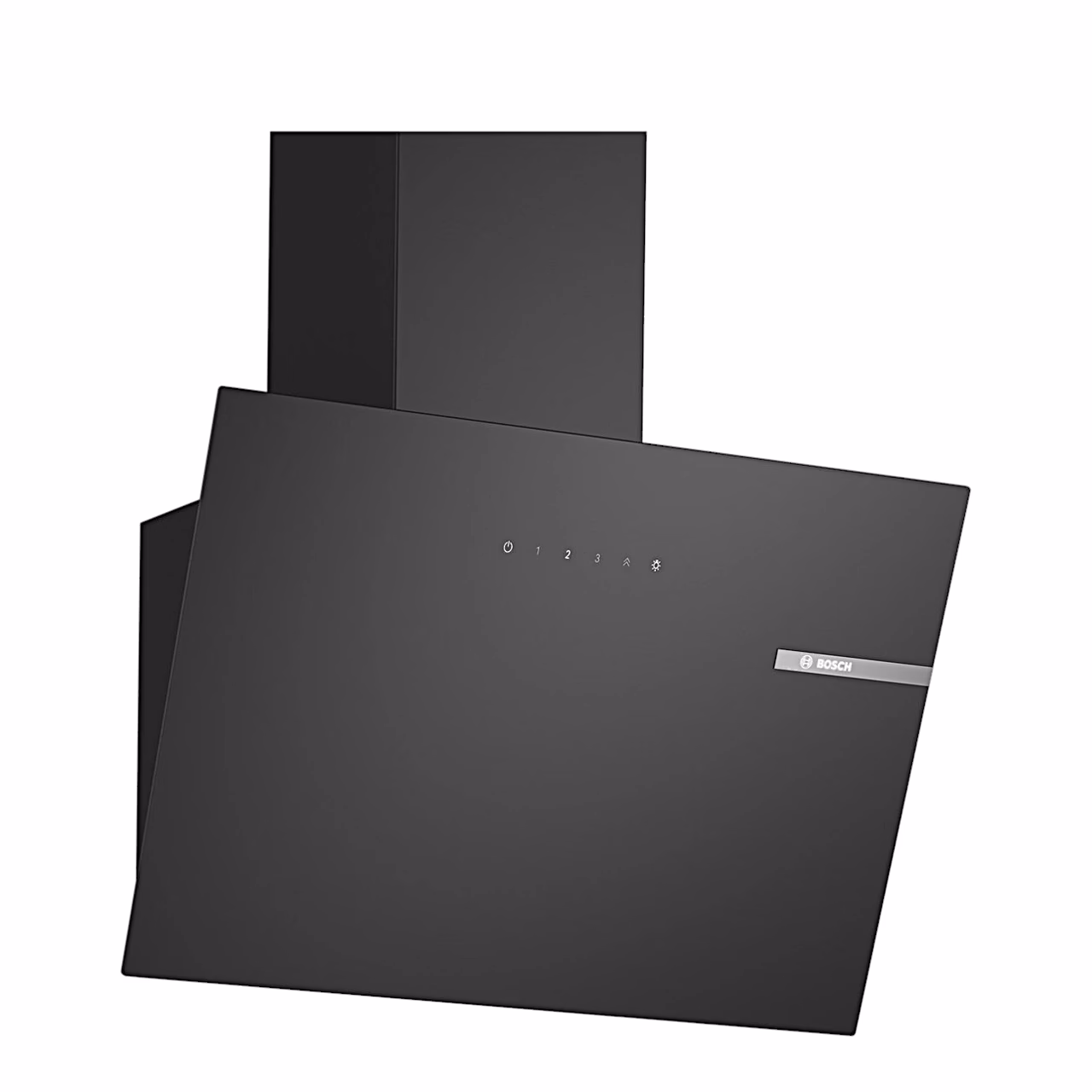

Vertikaalne seinakubu kaldus klaasesipaneeliga
Musta klaasesipaneeliga vertikaalne seinakubu kinnitub seina külge pliidi kohale ning juhib rasvafiltrist läbi käinud õhu väljatõmbetoru kaudu õue või õhuringlusel lõhnafiltri kaudu tagasi ruumi. Tehaseseadena töötab kubu väljatõmberežiimil, õhuringluseks on vaja õhuringluskomplekti DWZ1GK1U2 ja lõhnafiltrit DWZ1GK1A2. Tavarežiimi kolmel kiirusastmel on õhuvool 220 kuni 430 m³/h.

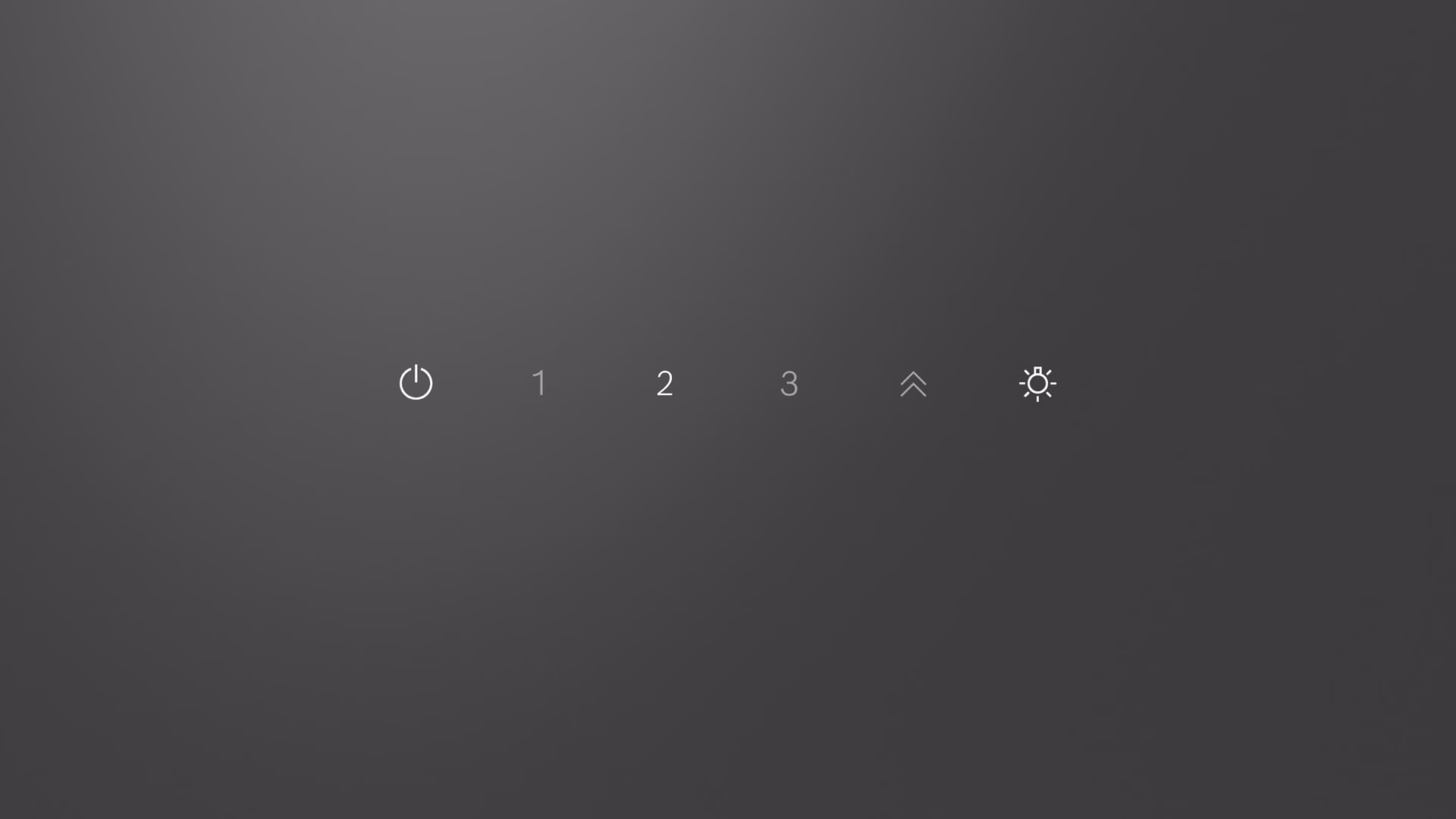

Juhtimine puutepaneelilt
Puutepaneelil on toitenupp, kolm kiirusastme nuppu, intensiivrežiimi nupp ja valgustuse nupp. Intensiivrežiim on mõeldud tugeva lõhna või auru korral ja lülitub umbes 6 minuti pärast tagasi eelmisele astmele. Kaks 3 W LED-lampi värvitemperatuuriga 4000 K saad sisse ja välja lülitada ventilaatorist sõltumata. Filtrite küllastusnäidik annab vilkuva numbriga märku, kui rasvafilter vajab puhastamist või lõhnafilter vahetamist.
Paigaldus

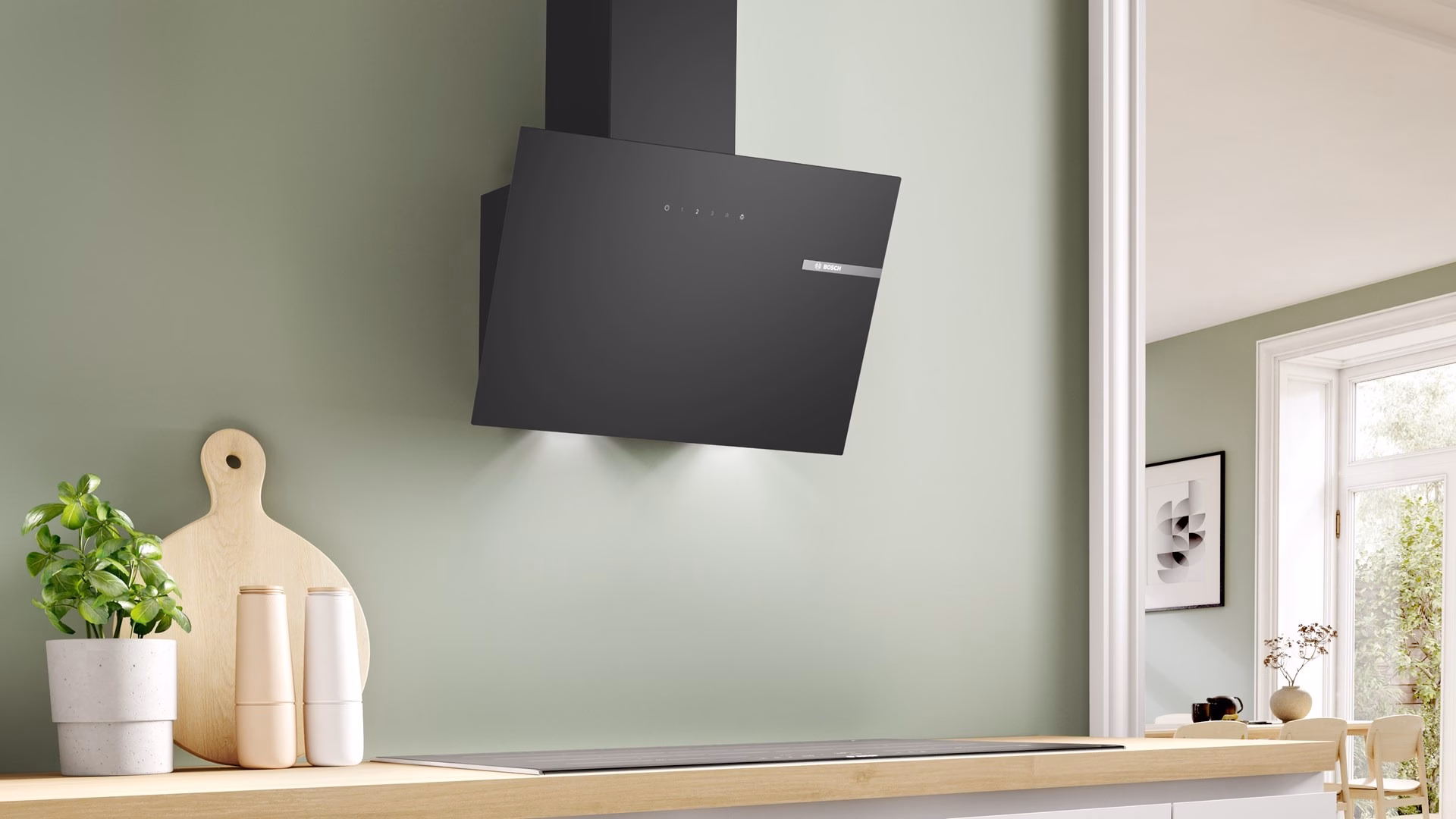

Kubu paigaldatakse keskele pliidi kohale ja see peab olema vähemalt pliidi laiune. Ühel küljel võib kubu olla vahetult kõrgkapi, seinakapi või seina kõrval, kui vahe on vähemalt 50 mm. Kaasasolevad kruvid ja tüüblid sobivad täismüüritisele, poorbetoonile ja Poroton-tellistele, otse kipsplaadile kubu kinnitada ei tohi. Väljatõmbetoru soovituslik läbimõõt on 150 mm, vähim 120 mm, ja toru peab kubust eemale langema vähemalt 1° kaldega.
Puhastamine ja hooldus

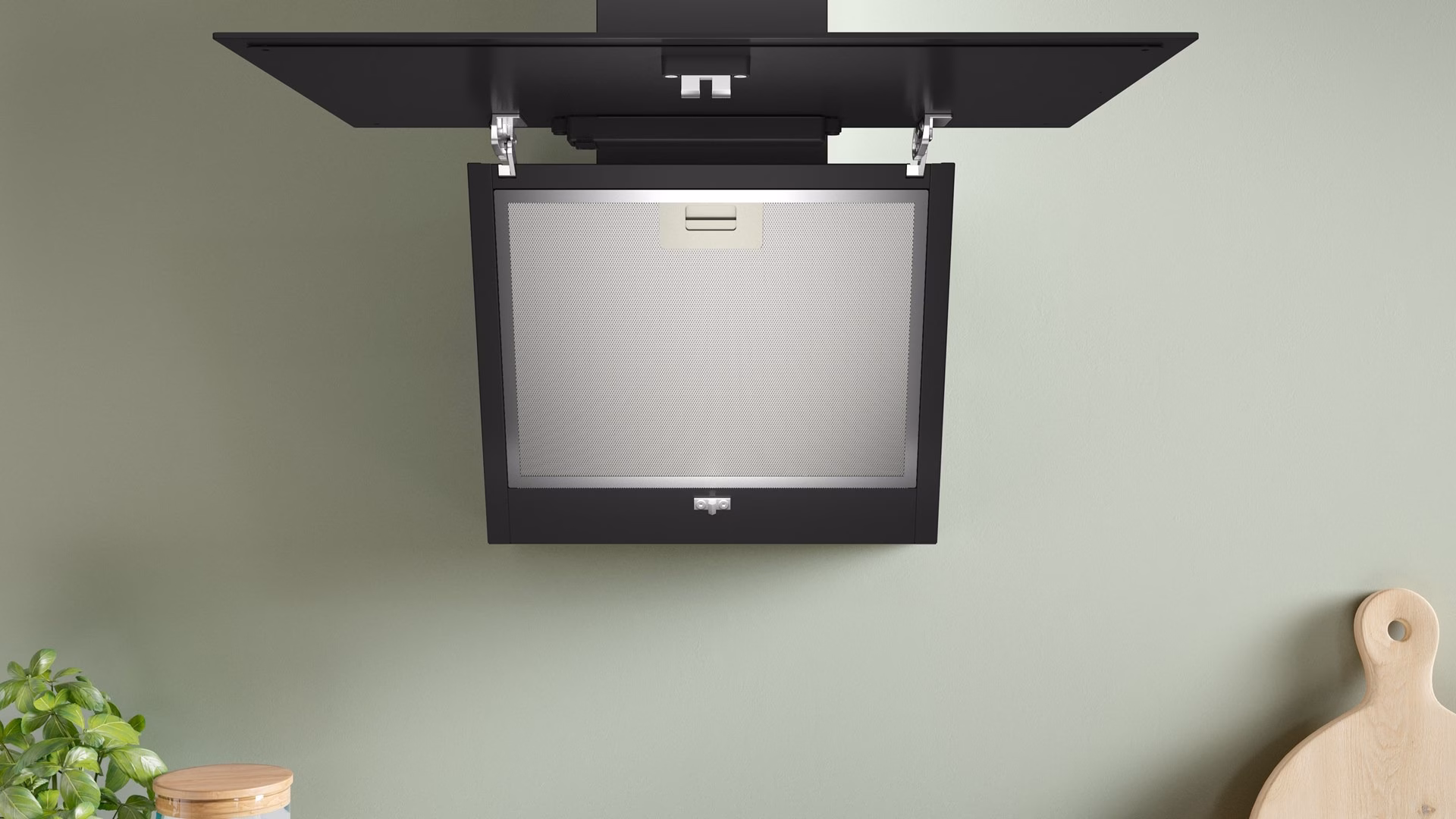

Rasvafiltrini jõudmiseks tõsta klaasesipaneel üles, kus see hingedel avatud asendisse lukustub. Alumiiniumist rasvafiltrit puhasta iga 2 kuu järel kas käsitsi kuuma nõudepesuvahendi lahuse ja harjaga või nõudepesumasinas kuni 70 °C juures. Õhuringlusel vaheta lõhnafilter umbes tunnise igapäevase kasutuse korral iga 3 kuu järel, sest seda puhastada ei saa. Klaaspinda puhasta pehme lapi ja klaasipuhastusvahendiga, juhtpaneeli niiske käsnlapi ja nõudepesuvahendi lahusega.
Komplektis
- Seinakubu
- Korstnakate
- Rasvafilter
- Korstnakatte kinnitusnurk
- 6 tüüblit ø 8 × 40 mm
- 6 kruvi ø 5 × 45 mm
- 2 seibi ø 16 mm
- 2 kruvi 3,5 × 5 mm
- Kasutus- ja paigaldusjuhend
