Kirjeldus
Ostsilloskoop, multimeeter ja signaaligeneraator ühes seadmes

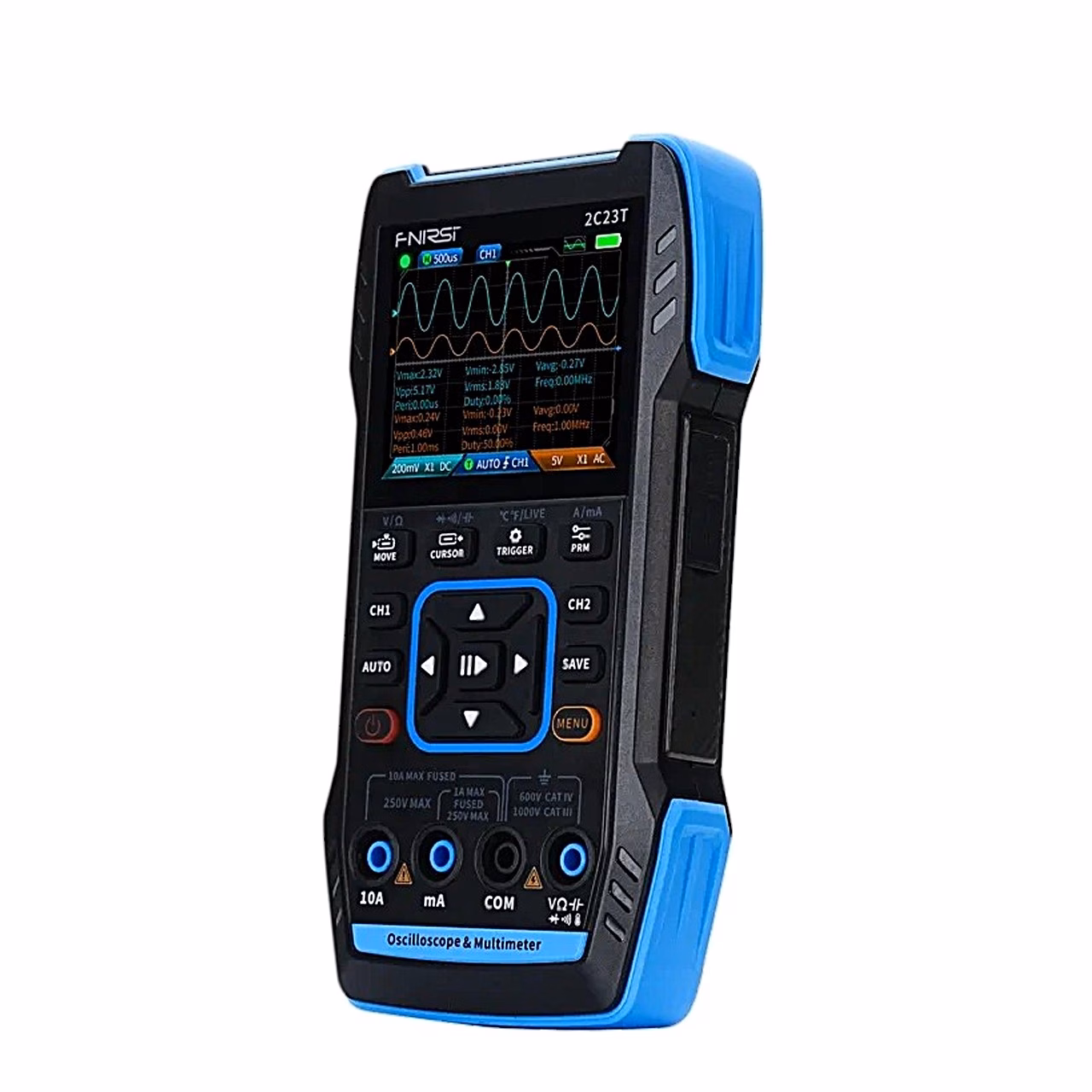

Digitaalne ostsilloskoop FNIRSI 2C23T on mõeldud elektroonikaskeemide testimiseks ja vigade otsimiseks. Korpuse paksus on 35 mm ja seade mahub tööriistakotti või seljakotti.
Ostsilloskoobi mõõtevõimalused

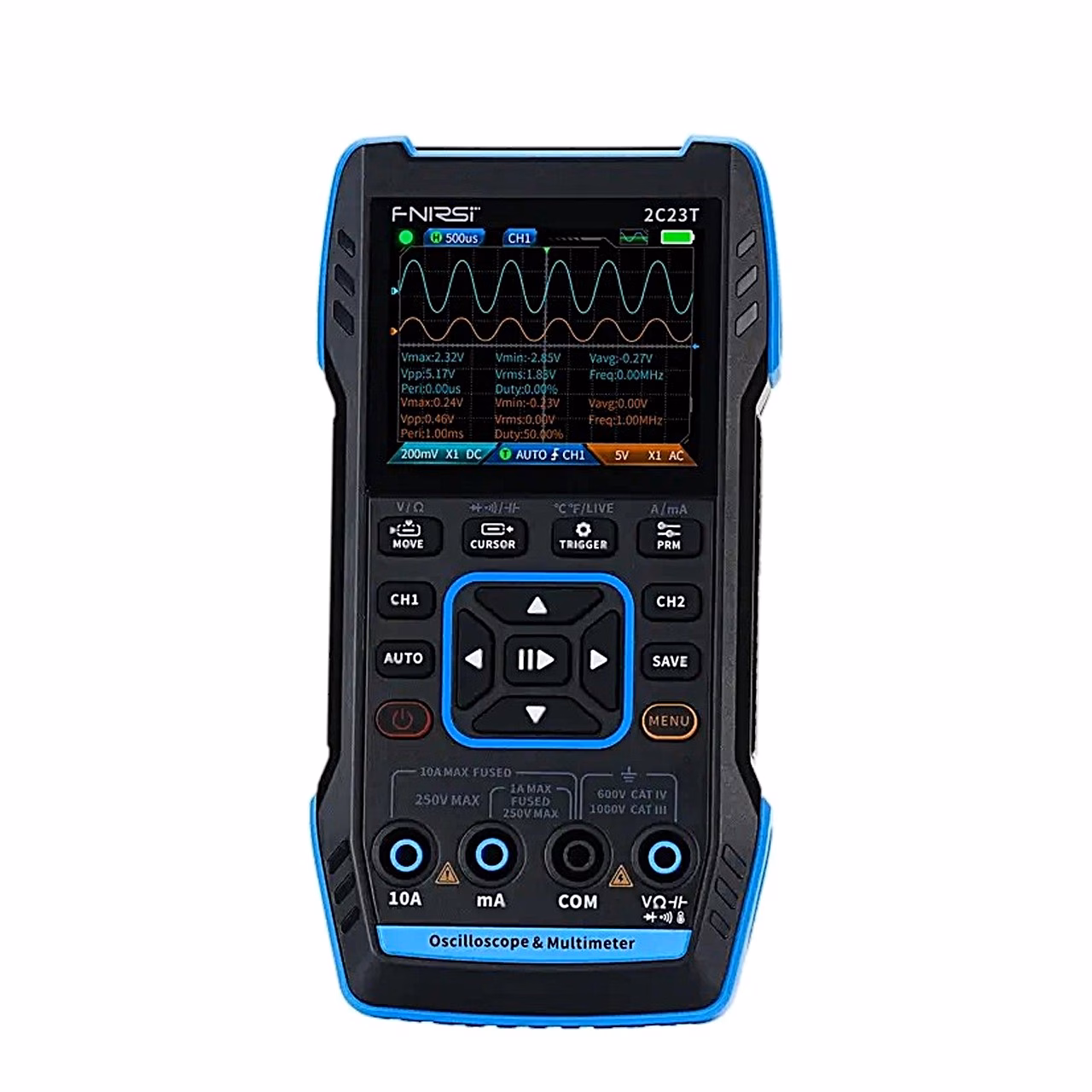

Mõlemad kanalid töötavad teineteisest sõltumatult ja nende suurim sisendpinge on 400 V. Ajabaasi saab seada vahemikus 50 ns kuni 10 s ja vertikaaltundlikkust vahemikus 20 mV/div kuni 10 V/div. AUTO-nupp seab mõõtesätted ühe vajutusega. Lainekujust saab salvestada ekraanipildi ja seda arvutis vaadata.
True RMS-multimeeter
Multimeeter mõõdab vahelduvpinget kuni 750 V ja alalispinget kuni 1000 V, samuti voolu, takistust, mahtuvust, dioode ja vooluringi katkematust. True RMS-mõõtmine näitab ka moonutatud kujuga vahelduvpinge efektiivväärtuse ning mõõtepiirkond valitakse automaatselt. Multimeetriga saab eristada faasi- ja neutraaljuhet ning näidu ekraanil kinni hoida. Voolusisendid on kaitstud keraamiliste kaitsmetega.
Signaaligeneraator
Generaator annab 7 signaalikuju: siinus-, ristkülik-, kolmnurk-, täisperioodi- ja poolperioodisignaal, müra ja alalispinge. Väljundsagedus on 1 Hz kuni 2 MHz ja amplituud 0,1–3,3 V. Täitetegurit saab muuta vahemikus 0–100%.
Kasutamine
Seadmega saab mõõta võrgupinget, analüüsida impulsssignaale ja mõõta kvartsostsillaatori kandesagedust. Toiteplokkide puhul saab hinnata väljundpinge pulsatsiooni ja testida saab ka helisignaale.
Korpus, aku ja laadimine

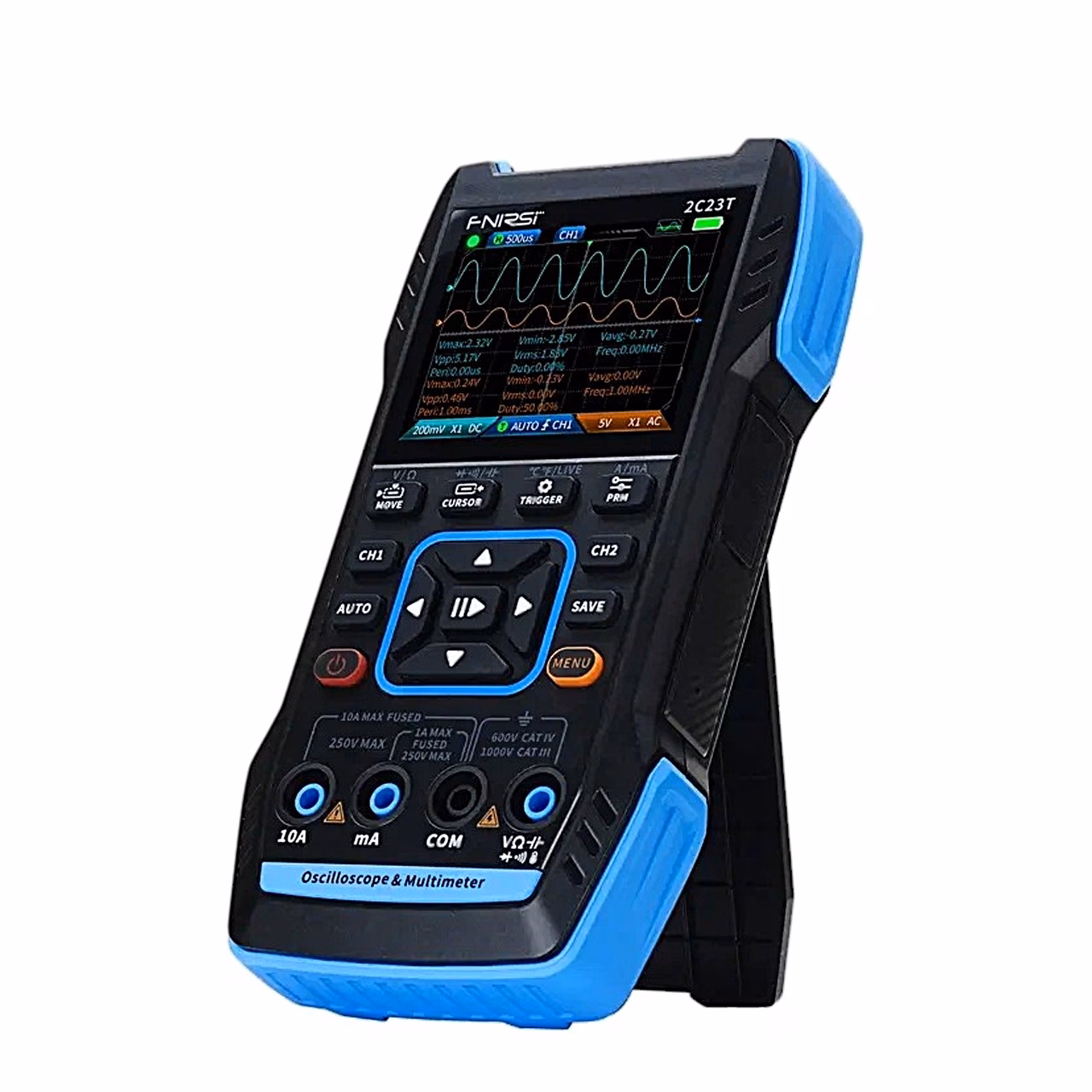

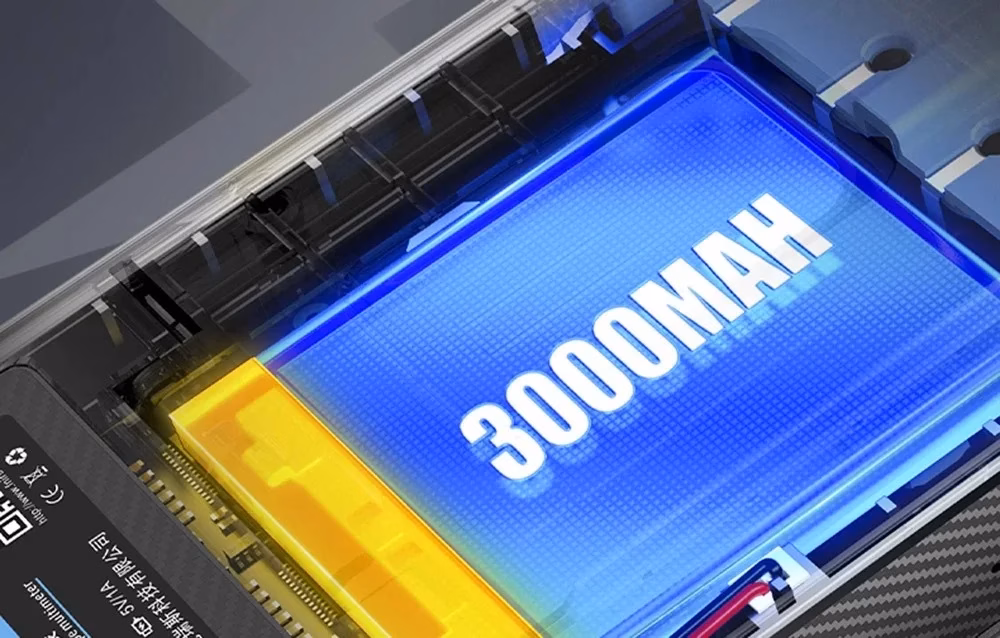

Kukkumise ja põrutuste eest kaitseb ABS-plastist korpust silikoonkate. Tagaküljel on tugijalg, mis hoiab seadet laual püsti. Sisseehitatud 3000 mAh liitiumaku laetakse USB-C-pordi kaudu 5 V / 1 A toitega. Menüü keeled on inglise, vene, portugali, jaapani ja saksa.
Komplektis
- Ostsilloskoop-multimeeter FNIRSI 2C23T
- 10X-mõõtesond
- Krokodillklambriga mõõtesond
- Multimeetri mõõtesond
- Laadimiskaabel
- Kasutusjuhend
